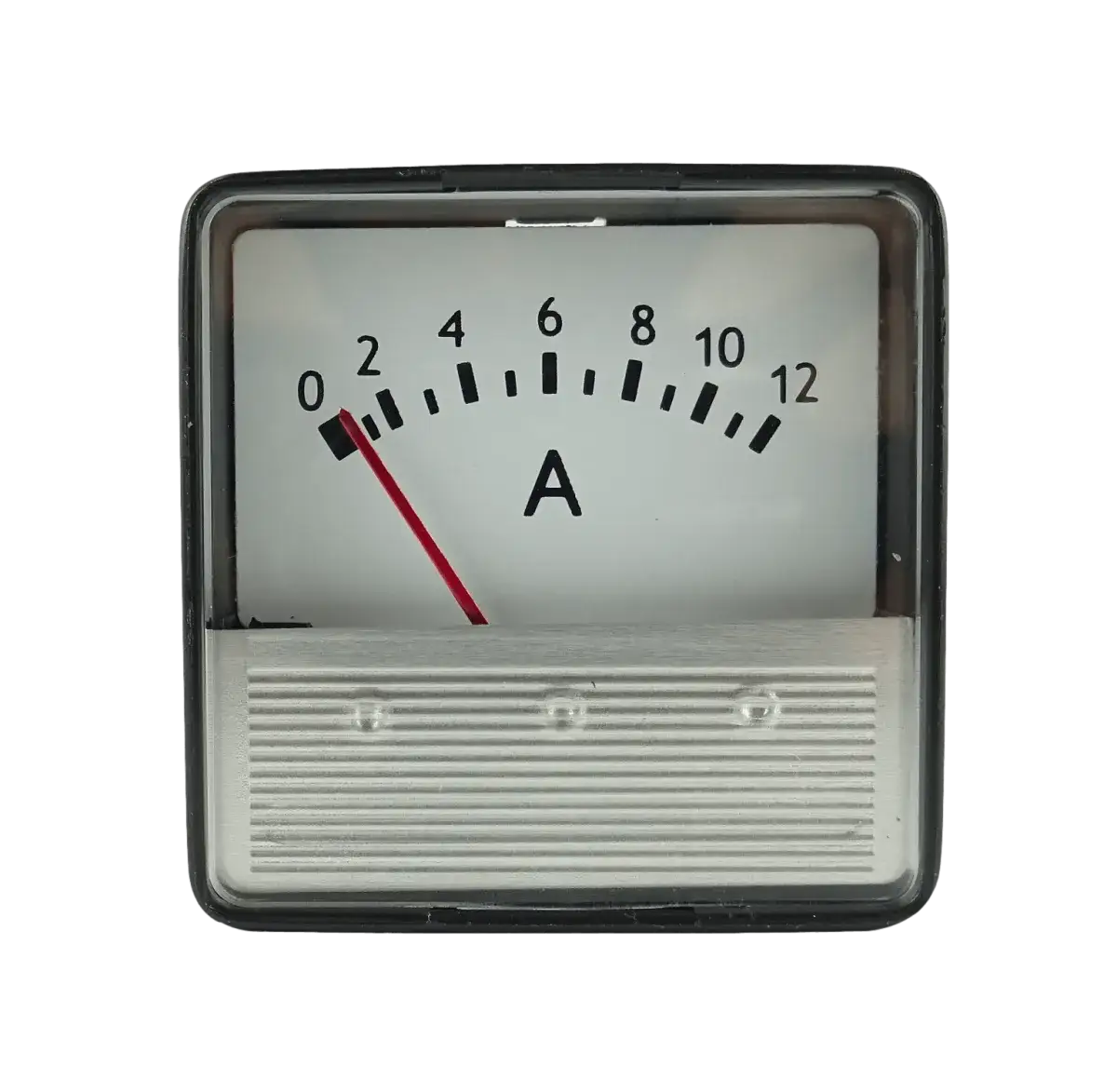

Amperomierz do prostownika: Podłącz bezpiecznie, wydłuż życie aku

Ten artykuł to praktyczny przewodnik, który krok po kroku wyjaśni, jak bezpiecznie i poprawnie podłączyć amperomierz do prostownika. Dowiesz się, dlaczego kontrola prądu ładowania jest kluczowa dla żywotności akumulatora oraz jakich błędów unikać, aby zapewnić bezpieczeństwo i precyzję pomiarów.

Dlaczego warto kontrolować prąd ładowania akumulatora?

Kontrola prądu ładowania akumulatora to moim zdaniem jeden z najważniejszych aspektów dbałości o jego kondycję i długowieczność. Wyobraźmy sobie ładowanie "na ślepo" bez wiedzy, jaki prąd faktycznie płynie do akumulatora. Może to prowadzić do szeregu niepożądanych zjawisk, takich jak przegrzewanie się akumulatora, co skraca jego żywotność, a w skrajnych przypadkach może nawet doprowadzić do uszkodzenia. Niewłaściwy prąd ładowania sprzyja również zasiarczeniu płyt, co obniża pojemność i zdolność do przyjmowania ładunku.

Amperomierz pełni tu rolę diagnostyczną. Obserwując przepływ prądu, możemy ocenić, czy akumulator prawidłowo przyjmuje ładunek. Na początku ładowania prąd powinien być wysoki i stopniowo maleć w miarę naładowania akumulatora. Jeśli prąd jest zbyt wysoki przez długi czas, może to świadczyć o problemie z akumulatorem lub prostownikiem. Z kolei brak przepływu prądu, gdy akumulator jest rozładowany, wskazuje na przerwę w obwodzie lub poważne uszkodzenie samego akumulatora. Dzięki amperomierzowi mamy pełną kontrolę nad procesem, co pozwala na optymalne i bezpieczne ładowanie.

Różnica między prostownikiem z wbudowanym a zewnętrznym amperomierzem

Na rynku dostępne są prostowniki z wbudowanymi amperomierzami oraz takie, które ich nie posiadają. Prostowniki z wbudowanym miernikiem oferują wygodę, jednak ich dokładność bywa różna, a w przypadku uszkodzenia wbudowanego elementu, często konieczna jest naprawa całego urządzenia. Zewnętrzny amperomierz daje nam większą elastyczność. Może być potrzebny, gdy nasz prostownik nie ma wbudowanego miernika, gdy ten wbudowany jest niedokładny lub uszkodzony, albo gdy po prostu chcemy mieć pewność co do precyzji pomiaru, używając sprawdzonego, kalibrowanego urządzenia. Niezależnie od sytuacji, umiejętność podłączenia zewnętrznego amperomierza to cenna wiedza dla każdego majsterkowicza.

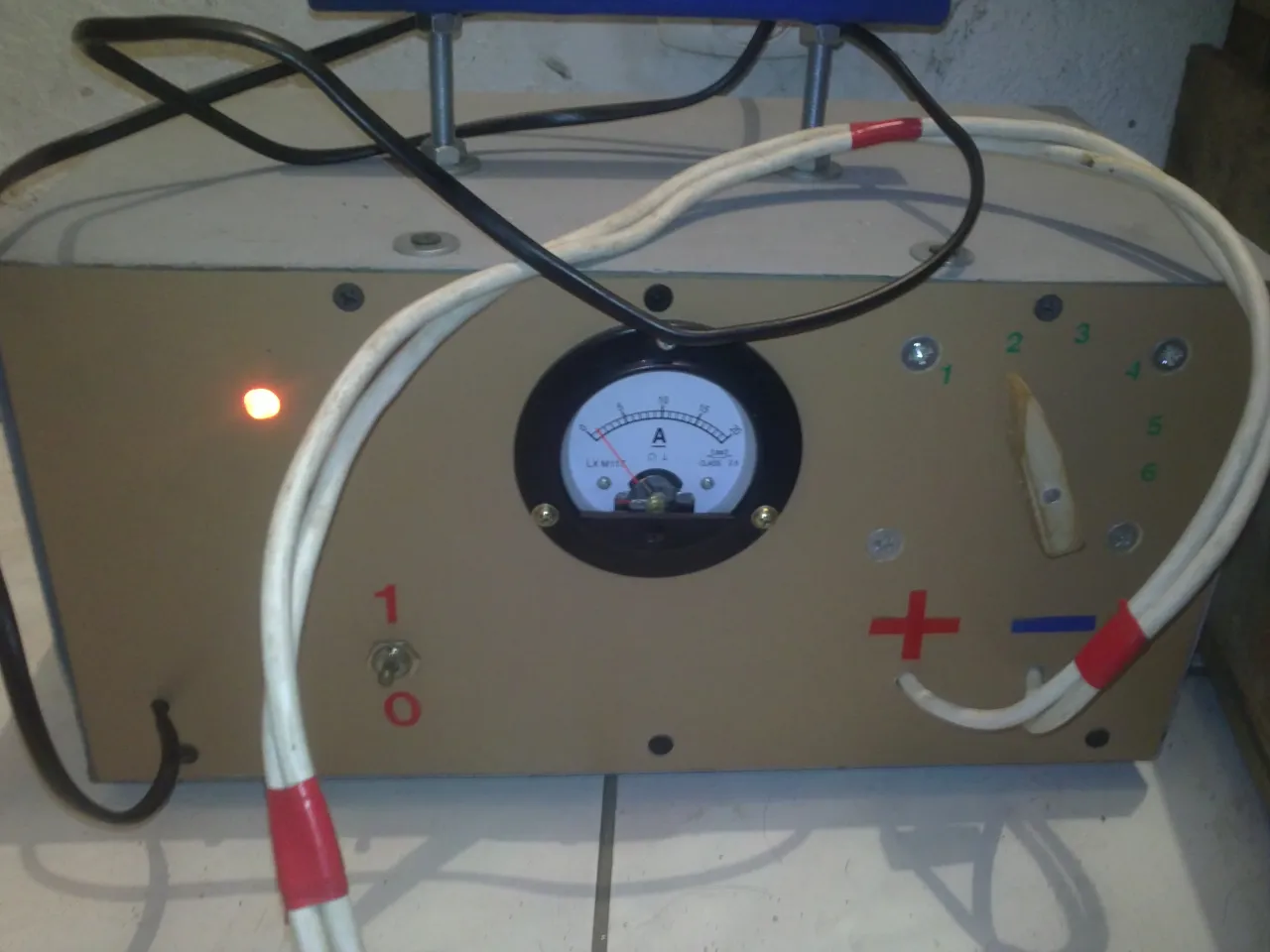

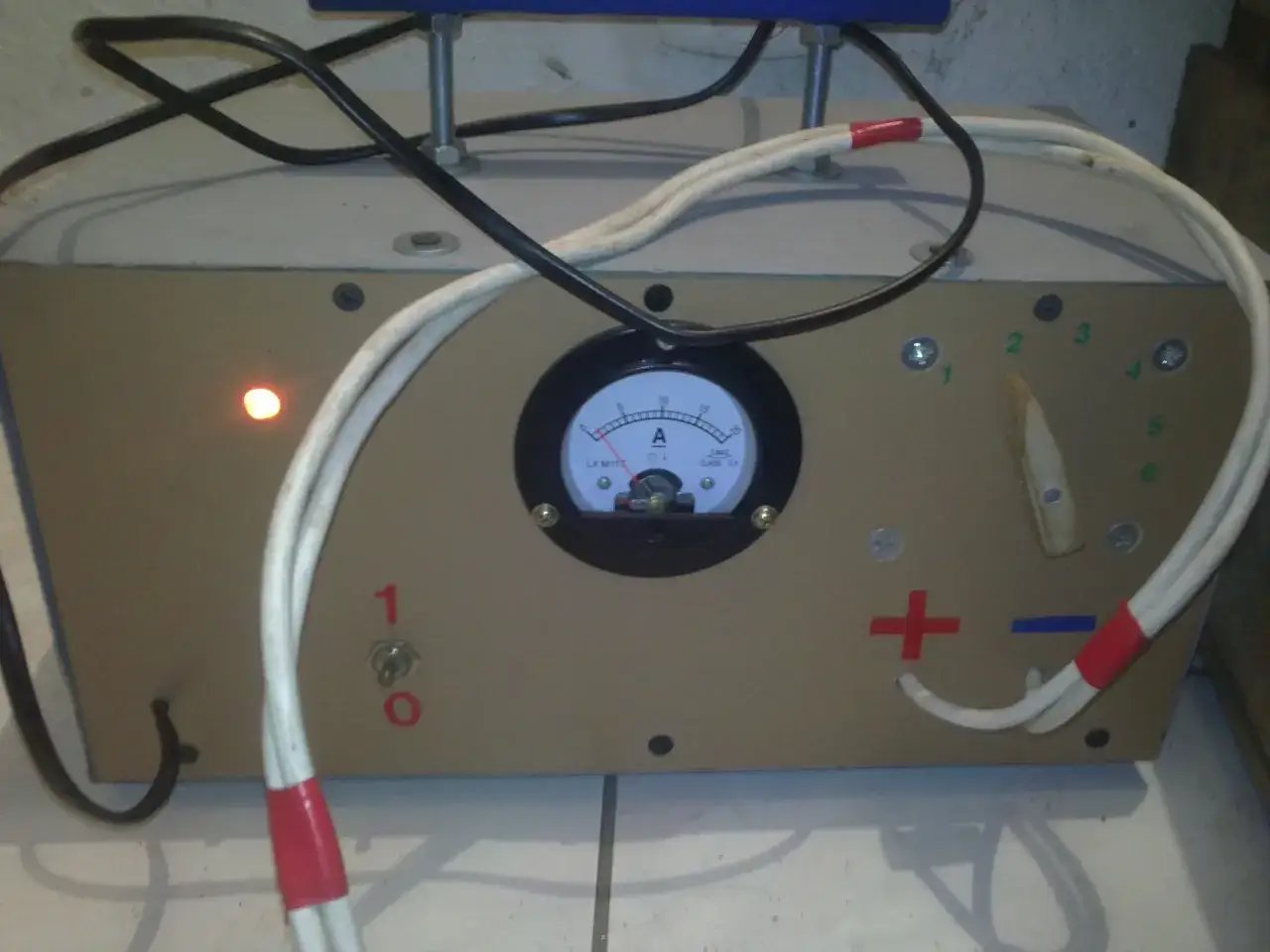

Przygotowanie do pracy: narzędzia i bezpieczeństwo

Lista kontrolna: Co musisz przygotować przed montażem?

• Szczypce do cięcia i ściągania izolacji
• Śrubokręt (odpowiedni do zacisków amperomierza)
• Lutownica i cyna (jeśli połączenia mają być lutowane)
• Taśma izolacyjna lub koszulki termokurczliwe
• Multimetr (do sprawdzenia połączeń i napięcia)
• Amperomierz (o odpowiednim zakresie, o czym za chwilę)
• Bocznik (jeśli amperomierz tego wymaga)
• Ewentualnie dodatkowy przewód elektryczny (o przekroju odpowiednim do prądu ładowania)

Bezpieczeństwo przede wszystkim: Jak uniknąć porażenia prądem i zwarcia?

Praca z prądem, nawet niskim napięciem, wymaga ostrożności. Zawsze powtarzam, że bezpieczeństwo to podstawa. Pamiętaj o tych zasadach:

1. Odłącz prostownik od sieci 230V: To absolutna podstawa. Nigdy nie pracuj przy podłączonym prostowniku.
2. Odłącz klemy od akumulatora: Upewnij się, że akumulator jest odłączony od prostownika i innych odbiorników.
3. Pracuj w suchym miejscu: Wilgoć zwiększa ryzyko porażenia prądem.
4. Używaj narzędzi z izolowanymi rękojeściami: To minimalizuje ryzyko przypadkowego zwarcia.
5. Zadbaj o solidne i dobrze zaizolowane połączenia: Luźne lub słabo zaizolowane przewody mogą prowadzić do iskrzenia, przegrzewania, a nawet pożaru.
6. Nie dotykaj jednocześnie dwóch biegunów: Nawet jeśli napięcie jest niskie, prąd może być wysoki.

Wybór odpowiedniego amperomierza: Na co zwrócić uwagę?

Wybór właściwego amperomierza jest kluczowy dla dokładności i bezpieczeństwa pomiarów. Przede wszystkim, zakres prądowy amperomierza musi być wyższy niż maksymalny prąd ładowania, jaki może wytworzyć Twój prostownik. Jeśli prostownik ma maksymalny prąd 6-15A, potrzebujesz amperomierza o zakresie co najmniej 15-20A. To zapewnia margines bezpieczeństwa i chroni miernik przed przeciążeniem. Na rynku dostępne są amperomierze analogowe (ze wskazówką) i cyfrowe (z wyświetlaczem). Analogowe są często tańsze i dobrze sprawdzają się w prostych zastosowaniach, cyfrowe zaś oferują większą precyzję i łatwiejszy odczyt.

• Zakres prądowy: Zawsze wyższy niż maksymalny prąd prostownika.
• Typ: Analogowy (tańszy, prostszy) lub cyfrowy (dokładniejszy, łatwiejszy odczyt).
• Z bocznikem czy bez: Dla wyższych prądów (powyżej 10-20A) zazwyczaj potrzebny jest zewnętrzny bocznik.

Podłączamy amperomierz: instrukcja krok po kroku

Kluczowa zasada: Dlaczego amperomierz ZAWSZE podłączamy szeregowo?

To jest fundamentalna zasada, którą musimy sobie wbić do głowy: amperomierz zawsze podłączamy szeregowo w obwód. Co to oznacza? Że prąd, który chcemy zmierzyć, musi dosłownie przepływać przez amperomierz. Amperomierz ma bardzo mały opór wewnętrzny, aby nie wpływać znacząco na mierzony obwód. Gdybyśmy podłączyli go równolegle (jak woltomierz), stworzylibyśmy praktycznie zwarcie. Cały prąd z prostownika popłynąłby przez amperomierz, co natychmiastowo uszkodziłoby miernik, prostownik, a w skrajnych przypadkach mogłoby nawet doprowadzić do wybuchu akumulatora. To błąd, którego absolutnie musimy unikać.

Amperomierz musi przerywać jeden z przewodów (zazwyczaj dodatni) prowadzących od prostownika do akumulatora. Wyjście "+" z prostownika podłącza się do wejścia "+" amperomierza, a wyjście "-" amperomierza łączy się z klemą "+" akumulatora.

Schemat 1: Montaż amperomierza na przewodzie dodatnim (+)

Najczęściej amperomierz wpinamy w przewód dodatni (+). Oto jak to zrobić krok po kroku:

1. Krok 1: Przecięcie i przygotowanie przewodu plusowego

   Upewnij się, że prostownik jest odłączony od sieci i akumulatora. Zlokalizuj przewód dodatni (zazwyczaj czerwony), który wychodzi z prostownika i prowadzi do klemy akumulatora. Przetnij ten przewód w miejscu, gdzie planujesz zamontować amperomierz. Zdejmij około 1-2 cm izolacji z obu końców przeciętego przewodu.

2. Krok 2: Podłączenie wyjścia prostownika do wejścia amperomierza

   Jeden z końców przeciętego przewodu (ten, który idzie od prostownika) podłącz do zacisku wejściowego amperomierza (często oznaczonego jako "+" lub "IN"). Upewnij się, że połączenie jest solidne i dobrze dokręcone, aby uniknąć oporów i przegrzewania.

3. Krok 3: Połączenie wyjścia amperomierza z klemą akumulatora

   Drugi koniec przeciętego przewodu (ten, który idzie do akumulatora) podłącz do zacisku wyjściowego amperomierza (często oznaczonego jako "-" lub "OUT"). Ponownie, zadbaj o pewne i stabilne połączenie. Po podłączeniu obu końców, zaizoluj wszelkie odsłonięte elementy taśmą izolacyjną lub koszulkami termokurczliwymi.

Czy można podłączyć amperomierz na przewodzie ujemnym (-)?

Technicznie rzecz biorąc, tak, można podłączyć amperomierz szeregowo na przewodzie ujemnym (-) między prostownikiem a akumulatorem. Zasada działania i sposób podłączenia pozostają takie same amperomierz musi przerywać obwód i cały prąd musi przez niego przepływać. Jednak w praktyce rzadziej się to stosuje, głównie ze względu na przyjęte standardy i wygodę. Ważne jest, aby wybrać jeden przewód (dodatni lub ujemny) i konsekwentnie w nim zamontować miernik.

Amperomierz z bocznikiem: zastosowanie i montaż

Czym jest bocznik i dlaczego jest niezbędny przy wyższych prądach?

Bocznik to nic innego jak bardzo precyzyjny rezystor o niskiej rezystancji. Jest on niezbędny, gdy chcemy mierzyć prądy o dużym natężeniu, które mogłyby uszkodzić sam amperomierz, gdyby cały prąd przez niego przepływał. Zamiast tego, bocznik jest wpinany szeregowo w główny obwód, a przez niego przepływa większość prądu. Amperomierz (często w rzeczywistości milivoltomierz) jest podłączany równolegle do końcówek bocznika i mierzy niewielki spadek napięcia na nim. Na podstawie tego spadku napięcia, miernik jest skalibrowany tak, aby wskazywać rzeczywisty prąd płynący przez bocznik. To sprytne rozwiązanie pozwala na pomiar bardzo dużych prądów bez konieczności budowania ogromnego i drogiego miernika.

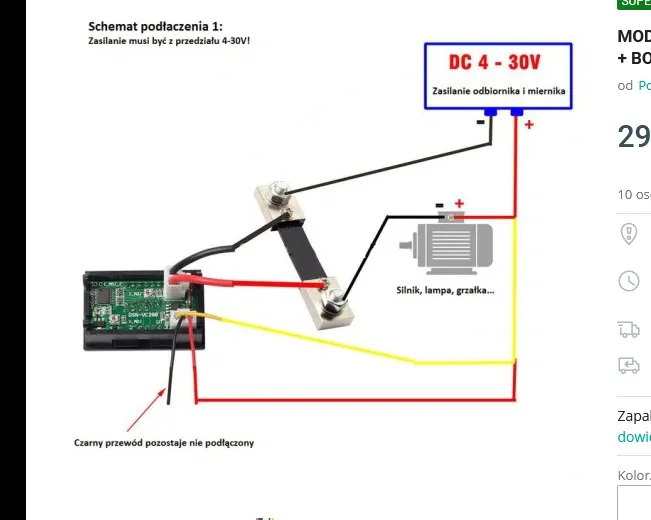

Instrukcja podłączenia amperomierza z zewnętrznym bocznikiem

Podłączenie amperomierza z bocznikiem jest nieco bardziej złożone, ale nadal w zasięgu amatora:

1. Krok 1: Wpięcie bocznika szeregowo w obwód

   Podobnie jak w przypadku samego amperomierza, bocznik musi być wpięty szeregowo w przewód dodatni (+) między prostownikiem a akumulatorem. Przetnij przewód i podłącz jeden koniec do wejścia bocznika, a drugi do wyjścia bocznika. Upewnij się, że połączenia są bardzo solidne, ponieważ przez bocznik będzie przepływał cały prąd ładowania.

2. Krok 2: Podłączenie miernika do bocznika

   Teraz podłącz amperomierz (często jest to miernik milivoltów) do zacisków pomiarowych bocznika. Zazwyczaj bocznik ma dwa grube zaciski do głównego obwodu i dwa mniejsze zaciski do podłączenia miernika. Podłącz przewody od amperomierza do tych mniejszych zacisków, zwracając uwagę na polaryzację (plus do plusa, minus do minusa, jeśli miernik tego wymaga). To połączenie jest równoległe do bocznika, ale bocznik jest szeregowo w głównym obwodzie.

3. Krok 3: Izolacja i sprawdzenie

   Po wykonaniu wszystkich połączeń, dokładnie zaizoluj wszystkie odsłonięte elementy. Sprawdź dwukrotnie poprawność podłączeń przed pierwszym uruchomieniem.

Jak dobrać bocznik do posiadanego miernika?

Dobór bocznika to kluczowa kwestia. Bocznik musi być dobrany do konkretnego modelu amperomierza, z którym ma współpracować. Najważniejsze parametry to:

• Prąd nominalny bocznika: Musi być równy lub większy niż maksymalny prąd, który chcesz mierzyć.
• Spadek napięcia na boczniku: Zazwyczaj jest to 50mV, 75mV lub 100mV przy prądzie nominalnym. Twój amperomierz musi być przystosowany do pomiaru tego konkretnego spadku napięcia.

W praktyce oznacza to, że jeśli kupujesz amperomierz z bocznikiem, zazwyczaj są one sprzedawane jako zestaw lub producent wyraźnie określa, jaki bocznik jest kompatybilny. Nie próbuj łączyć przypadkowych boczników z przypadkowymi miernikami, ponieważ wskazania będą błędne lub miernik ulegnie uszkodzeniu.

Unikaj tych błędów: najczęstsze pomyłki przy podłączaniu

Błąd krytyczny: Skutki podłączenia amperomierza równolegle

Jak już wspomniałem, to jest najpoważniejszy i najczęściej popełniany błąd, który ma katastrofalne skutki. Amperomierz ma bardzo niski opór wewnętrzny. Podłączenie go równolegle do źródła zasilania (prostownika) lub do akumulatora spowoduje natychmiastowe zwarcie. Prąd popłynie przez amperomierz z ogromnym natężeniem, co w ułamku sekundy doprowadzi do spalenia cewki amperomierza, uszkodzenia prostownika, a nawet może spowodować iskrzenie, wybuch akumulatora lub pożar. Zawsze pamiętaj: amperomierz szeregowo, woltomierz równolegle. To fundamentalna zasada elektrotechniki.

Zbyt mały zakres miernika: Czym grozi jego przeciążenie?

Innym częstym błędem jest użycie amperomierza o zbyt małym zakresie prądowym. Jeśli Twój prostownik może ładować prądem do 10A, a Ty podłączysz amperomierz o maksymalnym zakresie 5A, miernik zostanie natychmiast przeciążony i uszkodzony. Wskazówka może wychylić się poza skalę, a wewnętrzne elementy pomiarowe mogą ulec spaleniu. Zawsze wybieraj miernik z zapasem, czyli o zakresie prądowym wyraźnie wyższym niż maksymalny prąd, jaki może pojawić się w obwodzie. To prosta zasada, która oszczędzi Ci kosztów i frustracji.

Słabe połączenia i ich wpływ na dokładność pomiaru oraz bezpieczeństwo

Słabe, luźne lub niedokładnie zaizolowane połączenia to problem, który może mieć dwojakie konsekwencje. Po pierwsze, wpływa na dokładność pomiaru. Luźne styki wprowadzają dodatkowy opór w obwodzie, co może zafałszować odczyty prądu. Po drugie, i co ważniejsze, stanowią poważne zagrożenie bezpieczeństwa. Słabe połączenia mogą się przegrzewać, co prowadzi do topienia izolacji, iskrzenia, a w konsekwencji do zwarć, pożarów lub uszkodzenia sprzętu. Zawsze poświęć czas na staranne i solidne wykonanie wszystkich połączeń, najlepiej poprzez lutowanie lub użycie odpowiednich złączek, a następnie dokładnie je zaizoluj.

Po podłączeniu: testowanie i odczyt wskazań

Pierwsze uruchomienie: Jak sprawdzić, czy wszystko działa poprawnie?

Po podłączeniu amperomierza, zanim zaczniesz ładować akumulator, wykonaj kilka prostych kroków testowych:

1. Sprawdź wszystkie połączenia: Upewnij się, że są solidne i zaizolowane.
2. Podłącz klemy do akumulatora: Najpierw plus (+), potem minus (-).
3. Podłącz prostownik do sieci 230V: Ostrożnie, obserwując amperomierz.
4. Obserwuj amperomierz: Powinien wskazać prąd ładowania. Jeśli nie ma żadnego wskazania, a akumulator jest rozładowany, lub jeśli wskazówka od razu wychyla się na maksimum, natychmiast odłącz prostownik i sprawdź połączenia.
5. Brak iskrzenia/dymu: Upewnij się, że nie ma żadnych niepokojących sygnałów, takich jak iskrzenie, dym czy nieprzyjemny zapach.

Jak odczytywać wartości prądu na różnych etapach ładowania?

Prawidłowy proces ładowania akumulatora charakteryzuje się tym, że prąd ładowania nie jest stały. Na początku, gdy akumulator jest rozładowany, amperomierz powinien wskazywać wysoki prąd (zbliżony do maksymalnego prądu prostownika lub ograniczonego przez akumulator). W miarę jak akumulator się ładuje, jego wewnętrzny opór rośnie, a co za tym idzie, prąd ładowania stopniowo maleje. To normalne i pożądane zjawisko. Jeśli prąd utrzymuje się na wysokim poziomie przez bardzo długi czas, może to świadczyć o problemie z akumulatorem (np. zasiarczeniu) lub o tym, że prostownik nie przechodzi w fazę ładowania konserwacyjnego.

Co oznacza, gdy wskazówka amperomierza opada do zera?

Spadek wskazówki amperomierza do zera lub bardzo niskich wartości (np. poniżej 0.5A) zazwyczaj oznacza, że akumulator jest w pełni naładowany. W nowoczesnych prostownikach mikroprocesorowych, gdy akumulator jest naładowany, prostownik przechodzi w tryb konserwacji, dostarczając minimalny prąd. Jeśli jednak wskazówka opada do zera zaraz po podłączeniu rozładowanego akumulatora, może to świadczyć o kilku problemach: przerwanym obwodzie (np. luźne połączenie, uszkodzony bezpiecznik), uszkodzeniu samego amperomierza lub, w najgorszym przypadku, o głębokim uszkodzeniu akumulatora, który nie jest w stanie przyjąć ładunku.

Nowoczesne prostowniki: czy warto w nie ingerować?

Ryzyko związane z modyfikacją prostowników z elektroniką

W dobie prostowników mikroprocesorowych, inteligentnych i automatycznych, ingerencja w ich obwody w celu wpięcia amperomierza staje się coraz bardziej ryzykowna i moim zdaniem często nieopłacalna. Nowoczesne prostowniki posiadają skomplikowaną elektronikę sterującą procesem ładowania, monitorującą napięcie, prąd, a nawet temperaturę. Jakakolwiek modyfikacja, nawet pozornie prosta, może zakłócić pracę tej elektroniki, prowadząc do jej uszkodzenia, nieprawidłowego ładowania, a nawet utraty gwarancji. W przypadku takich urządzeń, zazwyczaj odradzam bezpośrednią ingerencję w wewnętrzne obwody.

Przeczytaj również: Jaki prostownik do AGM? Wybierz inteligentny i nie zniszcz baterii!

Alternatywne metody pomiaru prądu bez ingerencji w obwód

Jeśli posiadasz nowoczesny prostownik i chcesz monitorować prąd ładowania bez ryzyka uszkodzenia urządzenia, istnieją bezinwazyjne metody. Najlepszym rozwiązaniem jest użycie cęgowego miernika prądu (tzw. amperomierza cęgowego). To urządzenie pozwala na pomiar prądu poprzez objęcie przewodu cęgami, bez konieczności przerywania obwodu. Jest to bezpieczne, szybkie i nie wymaga żadnej ingerencji w prostownik czy instalację akumulatora. Wiele cęgowych mierników prądu oferuje również inne funkcje, takie jak pomiar napięcia czy rezystancji, co czyni je bardzo uniwersalnym narzędziem w warsztacie.
