Budowa własnego podnośnika motocyklowego to projekt, który łączy w sobie pasję do majsterkowania z praktyczną potrzebą. Ten kompleksowy poradnik DIY przeprowadzi Cię krok po kroku przez cały proces od planowania, przez dobór materiałów i narzędzi, aż po konstrukcję i testowanie. Wierzę, że dzięki niemu nie tylko zaoszczędzisz sporo pieniędzy, ale także zyskasz ogromną satysfakcję z wykonania solidnego i bezpiecznego sprzętu idealnie dopasowanego do Twoich potrzeb.
Samodzielna budowa podnośnika motocyklowego kompleksowy poradnik DIY
- Najpopularniejsze typy podnośników DIY to nożycowy (najczęściej wybierany), platformowy (bardziej zaawansowany) i prosty stojak (do podstawowych czynności).
- Kluczowe materiały to profile stalowe (min. 2-3 mm grubości ścianki, np. 40x40 mm lub 50x50 mm) oraz blacha stalowa na platformę (min. 5 mm).
- Niezbędne narzędzia to przede wszystkim spawarka, szlifierka kątowa i wiertarka.
- Bezpieczeństwo jest najważniejsze: kluczowe są stabilność konstrukcji, dokładne testy obciążeniowe oraz zastosowanie mechanicznych blokad.
- Budowa własnego podnośnika to znacząca oszczędność finansowa w porównaniu do zakupu gotowego, profesjonalnego produktu.
Oszczędność i satysfakcja: Dwa główne powody, by chwycić za spawarkę
Jednym z najbardziej przekonujących argumentów za samodzielną budową podnośnika motocyklowego jest znaczna oszczędność finansowa. Gotowe, profesjonalne podnośniki potrafią kosztować od kilkuset do nawet kilku tysięcy złotych, w zależności od ich funkcjonalności i udźwigu. Kiedy decydujesz się na projekt DIY, koszty ograniczają się głównie do zakupu materiałów profili stalowych, blachy, siłownika hydraulicznego i drobnych elementów złącznych. Z mojego doświadczenia wynika, że budując podnośnik samodzielnie, możesz obniżyć te wydatki nawet o 50-70% w stosunku do ceny rynkowej. Co więcej, nie można zapomnieć o satysfakcji. Trzymanie w rękach narzędzia, które własnoręcznie stworzyłeś od podstaw i które doskonale spełnia swoje zadanie, to uczucie bezcenne. To nie tylko oszczędność, ale i duma z dobrze wykonanej pracy.
Pełna personalizacja: Jak dopasować projekt do Twojego motocykla i warsztatu?
Kolejną ogromną zaletą samodzielnej budowy jest możliwość pełnej personalizacji. Ile razy zdarzyło Ci się, że gotowy sprzęt nie pasował idealnie do Twojego motocykla lub przestrzeni warsztatowej? W przypadku podnośnika DIY masz pełną kontrolę nad każdym aspektem projektu. Możesz dostosować jego wymiary do konkretnego typu motocykla czy to lekkiego crossa, czy ciężkiego cruisera, który wymaga grubszych profili i wzmocnionej ramy. Masz również swobodę w regulacji wysokości i szerokości punktów podparcia, co jest kluczowe dla stabilności i bezpieczeństwa. Ja zawsze staram się projektować tak, aby podnośnik idealnie wpasowywał się w mój warsztat, maksymalizując jego funkcjonalność i minimalizując zajmowane miejsce.
Zanim zaczniesz: Szybka ocena niezbędnych umiejętności i narzędzi
Zanim zabierzesz się do pracy, warto szczerze ocenić swoje umiejętności i dostępność narzędzi. Projekt budowy podnośnika, choć przeznaczony dla amatorów, wymaga podstawowej biegłości w posługiwaniu się narzędziami warsztatowymi. Musisz czuć się pewnie ze spawarką, umieć precyzyjnie ciąć metal szlifierką kątową lub piłą do metalu oraz sprawnie obsługiwać wiertarkę. Oprócz tego, niezbędne będą podstawowe narzędzia takie jak klucze, poziomica i miara. Jeśli nie masz doświadczenia w spawaniu, polecam najpierw poćwiczyć na mniej ważnych elementach. Pamiętaj, że solidne spoiny to podstawa bezpieczeństwa Twojego przyszłego podnośnika.
Projektowanie podnośnika: klucz do bezpieczeństwa i funkcjonalności

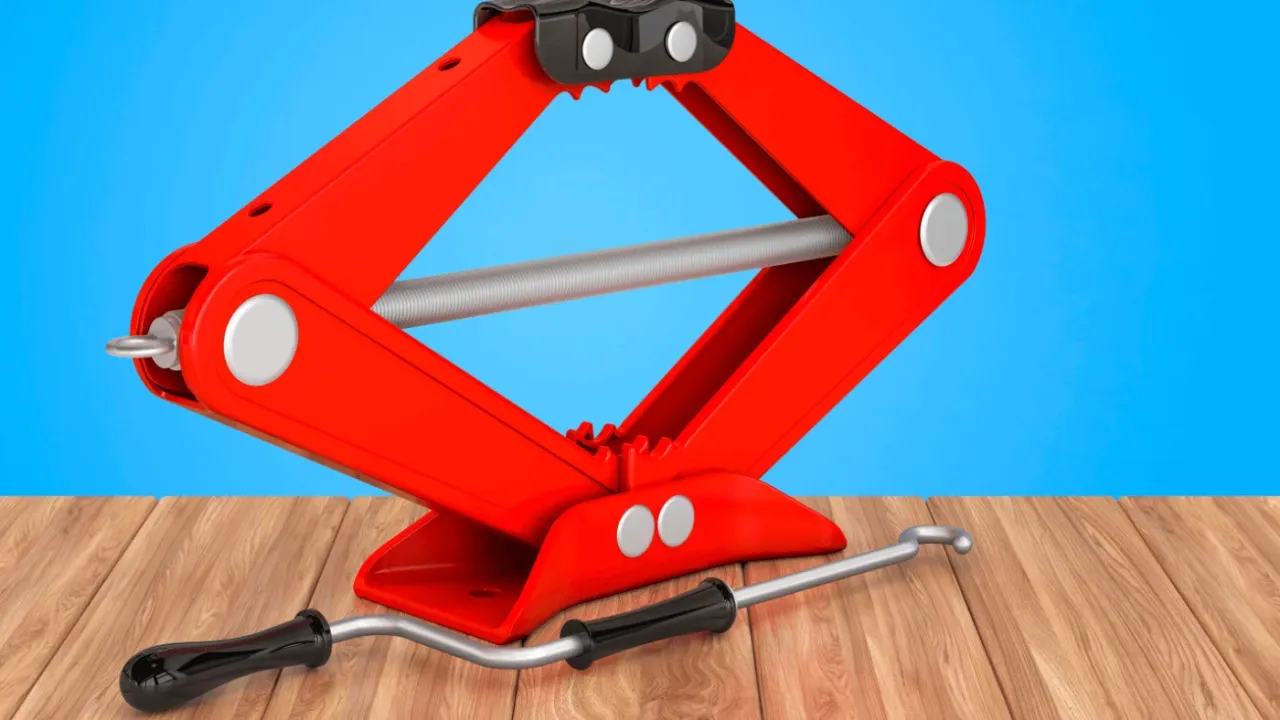

Jaki typ podnośnika będzie dla Ciebie najlepszy? Analiza konstrukcji nożycowej, platformowej i prostej
Wybór odpowiedniego typu podnośnika to pierwszy i jeden z najważniejszych kroków. Każdy z nich ma swoje zalety i jest przeznaczony do nieco innych zastosowań.
Podnośnik nożycowy jest zdecydowanie najpopularniejszym wyborem do samodzielnej budowy, i moim zdaniem, najbardziej uniwersalnym. Jego konstrukcja opiera się na dwóch krzyżujących się ramach, które podnoszone są za pomocą siłownika hydraulicznego. Jest stosunkowo prosty w wykonaniu, a jednocześnie oferuje dobrą stabilność i możliwość podnoszenia motocykla na znaczną wysokość. Idealnie nadaje się do większości prac serwisowych, od wymiany kół po dostęp do silnika.
Podnośnik platformowy to bardziej zaawansowana konstrukcja, która zapewnia większą powierzchnię roboczą i jeszcze lepszą stabilność. Jest to świetna opcja, jeśli planujesz wykonywać bardziej skomplikowane prace, które wymagają swobodnego dostępu do całego motocykla, a także jeśli zależy Ci na komforcie pracy. Budowa platformowego podnośnika jest jednak bardziej wymagająca pod względem materiałów i precyzji wykonania.

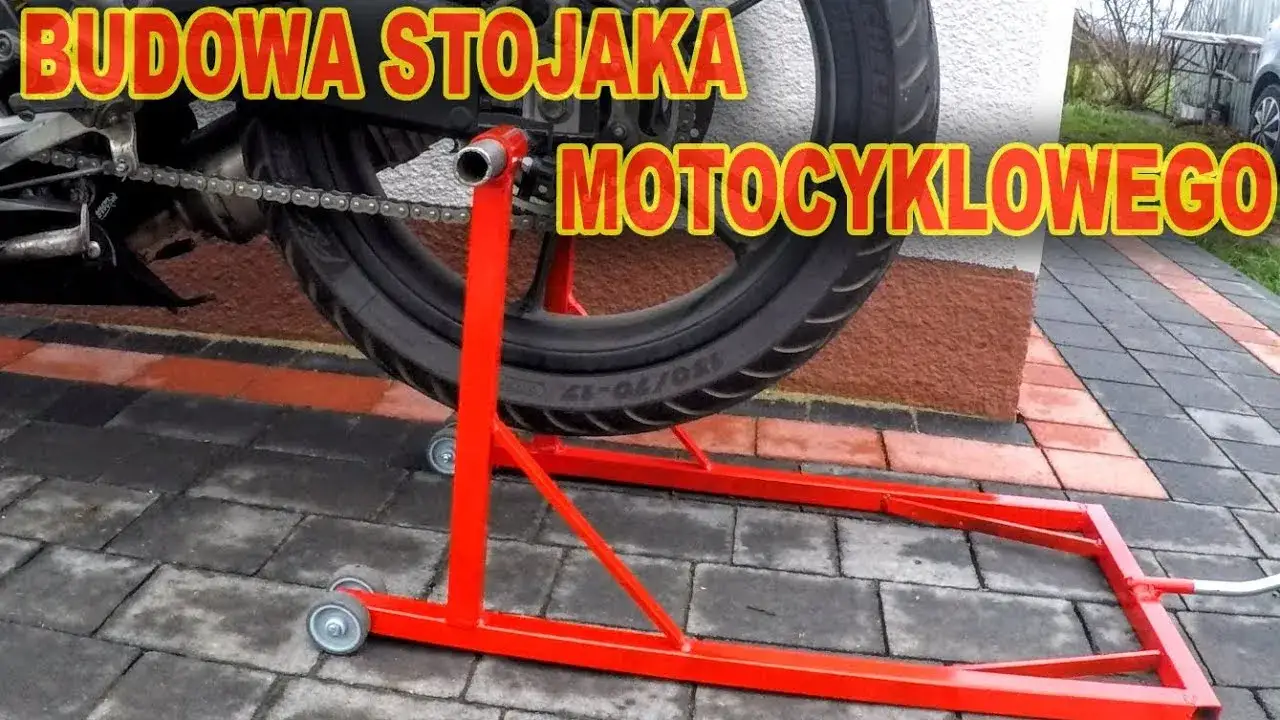

Podnośnik prosty (stojak) to najprostsze rozwiązanie, idealne do podstawowych czynności serwisowych, takich jak smarowanie łańcucha czy drobne naprawy kół. Często jest to po prostu solidny stojak pod wahacz lub silnik. Jego budowa jest najmniej skomplikowana i wymaga najmniej materiałów, co czyni go doskonałym punktem wyjścia dla początkujących majsterkowiczów.Projekt i schemat: Gdzie szukać sprawdzonych wzorów i na co zwrócić uwagę?
Kiedy już zdecydujesz się na typ podnośnika, czas na projekt. Nie musisz wymyślać koła na nowo! Internet jest pełen sprawdzonych planów i schematów konstrukcyjnych, które możesz zaadaptować. Szukaj na forach motocyklowych, grupach DIY, a także na platformach takich jak YouTube, gdzie wielu majsterkowiczów dzieli się swoimi projektami. Pamiętaj, że precyzja wymiarów i kątów jest absolutnie kluczowa. Unikaj budowania "na oko", ponieważ nawet niewielkie odchylenia mogą wpłynąć na stabilność i bezpieczeństwo całej konstrukcji. Zawsze dokładnie mierz i sprawdzaj kąty, zanim przystąpisz do cięcia i spawania.
Obliczenia wytrzymałościowe dla amatorów: Jak dobrać grubość profili do wagi Twojej maszyny?
Odpowiedni dobór materiałów to podstawa bezpieczeństwa. Na platformę roboczą zalecam blachę stalową o grubości minimum 5 mm. Jeśli chodzi o profile stalowe, dla większości motocykli (do około 250-300 kg) profile kwadratowe 40x40 mm o ściance grubości minimum 2-3 mm będą wystarczające. Dla cięższych maszyn, takich jak duże cruisery, warto rozważyć profile 50x50 mm o ściance 3 mm, a nawet grubsze. Zawsze lepiej jest przewymiarować konstrukcję niż ryzykować jej pęknięcie pod obciążeniem. Pamiętaj, że to na tych elementach spoczywa cały ciężar Twojego motocykla.
Bezpieczeństwo przede wszystkim: Planowanie mechanicznych blokad i punktów stabilizacyjnych
To jest aspekt, na który kładę największy nacisk. Nigdy nie polegaj wyłącznie na systemie hydraulicznym! Mechaniczne blokady są absolutnie niezbędne. Zaplanuj w swojej konstrukcji system zapadek lub bolców, które fizycznie zablokują podnośnik w pozycji podniesionej. Dzięki temu, nawet w przypadku awarii siłownika hydraulicznego, motocykl pozostanie bezpiecznie uniesiony. Ponadto, podstawa podnośnika musi być odpowiednio szeroka i stabilna, aby zapobiec jego przewróceniu. Im szersza podstawa, tym większa odporność na boczne obciążenia. Zawsze myśl o najgorszym scenariuszu i zabezpiecz się przed nim.
Niezbędnik majsterkowicza: materiały i narzędzia do budowy podnośnika
Stalowe serce konstrukcji: Jakie profile i blachy wybrać, by nie żałować?
- Profile stalowe: Jak już wspomniałem, kluczowe są profile kwadratowe. Dla większości zastosowań polecam profile 40x40 mm lub 50x50 mm z grubością ścianki minimum 2-3 mm. To zapewnia odpowiednią sztywność i wytrzymałość. Pamiętaj, aby kupować profile z atestem, co daje pewność co do ich jakości.
- Blacha stalowa na platformę: Grubość minimum 5 mm to standard, który gwarantuje, że platforma nie będzie się uginać pod ciężarem motocykla. Możesz rozważyć blachę ryflowaną, która zapewni dodatkową przyczepność.
Wybór siłownika hydraulicznego: Czy podnośnik samochodowy wystarczy?
Siłownik hydrauliczny to serce Twojego podnośnika. Wielu majsterkowiczów z powodzeniem adaptuje podnośniki samochodowe typu "żaba", co jest ekonomicznym rozwiązaniem. Ważne jest jednak, aby upewnić się, że jego udźwig jest odpowiedni dla wagi Twojego motocykla. Zazwyczaj siłowniki o udźwigu do 680 kg są wystarczające dla większości motocykli. Jeśli szukasz bardziej profesjonalnego rozwiązania, możesz zainwestować w dedykowany siłownik do podnośników motocyklowych, który często oferuje lepszą ergonomię i trwałość. Niezależnie od wyboru, zawsze sprawdź specyfikację udźwigu.
Niezbędnik majsterkowicza: Spawarka, szlifierka, wiertarka i reszta sprzętu
- Spawarka: Niezbędna do trwałego łączenia elementów stalowych. Może to być spawarka MIG/MAG (najlepsza dla początkujących), TIG lub elektrodowa.
- Szlifierka kątowa / Piła do metalu: Do precyzyjnego cięcia profili na wymiar. Szlifierka kątowa z odpowiednimi tarczami tnącymi jest bardzo uniwersalna.
- Wiertarka: Do wiercenia otworów pod śruby, bolce i osie obrotu. Przyda się wiertarka stołowa dla większej precyzji, ale ręczna z dobrym statywem też da radę.
- Klucze, poziomica, miara: Podstawowe narzędzia warsztatowe, bez których ani rusz.
- Środki ochrony osobistej: Okulary ochronne, rękawice spawalnicze, maska spawalnicza absolutny priorytet!
Drobne, ale kluczowe elementy: Śruby, kółka z blokadą i guma antypoślizgowa
- Śruby i nakrętki: Wybieraj śruby o odpowiedniej klasie wytrzymałości (np. 8.8 lub 10.9), szczególnie w miejscach, gdzie występują duże obciążenia i siły ścinające. Pamiętaj o podkładkach.
- Kółka jezdne z blokadą: Jeśli chcesz, aby Twój podnośnik był mobilny, zainwestuj w solidne kółka. Kółka z blokadą są absolutnie kluczowe, aby podnośnik nie przesuwał się podczas pracy.
- Podkładki gumowe antypoślizgowe: Umieszczone na platformie lub w punktach podparcia, zapobiegną ślizganiu się motocykla i ochronią jego elementy przed zarysowaniem.
Podnośnik motocyklowy DIY: przewodnik budowy krok po kroku
Precyzyjne cięcie i przygotowanie profili: Fundament solidnej ramy
Pierwszy etap to cięcie profili stalowych. To jest moment, w którym precyzja jest najważniejsza. Każdy element musi być docięty dokładnie według projektu, z tolerancją rzędu milimetrów. Zbyt duże odchyłki spowodują, że konstrukcja będzie niestabilna lub po prostu nie będzie pasować. Po cięciu pamiętaj o gratowaniu krawędzi usunięciu ostrych zadziorów, co poprawi bezpieczeństwo pracy i estetykę. Dobrze przygotowane elementy to fundament solidnej i bezpiecznej ramy, a każdy błąd "na oko" na tym etapie będzie się później mścił.
Spawanie konstrukcji nośnej: Jak tworzyć mocne i trwałe spoiny?
Spawanie to umiejętność, którą warto doskonalić. Pamiętaj o odpowiednim przygotowaniu powierzchni musi być czysta i pozbawiona rdzy czy farby. Stosuj właściwe parametry spawania (prąd, prędkość, rodzaj gazu/elektrody) dostosowane do grubości materiału. Mocne i trwałe spoiny są kluczowe dla wytrzymałości konstrukcji. Zwróć uwagę na pełne przetopienie materiału i brak pęcherzy powietrza. Słabe spawy, wykonane niedbale, to prosta droga do katastrofy pod obciążeniem. Zawsze używaj środków ochrony osobistej: okularów, rękawic i maski spawalniczej.
Montaż mechanizmu nożycowego i siłownika: Kluczowy etap dla poprawnego działania
Po zespawaniu ramy bazowej i ramion nożycowych, przystąp do montażu mechanizmu nożycowego. Upewnij się, że wszystkie osie obrotu są swobodne i nie mają nadmiernych luzów. Następnie zamontuj siłownik hydrauliczny. Ten etap jest krytyczny dla płynnego i poprawnego działania całego podnośnika. Sprawdź, czy siłownik ma odpowiedni zakres ruchu i czy nie koliduje z innymi elementami konstrukcji. Wszystkie połączenia muszą być solidne, ale jednocześnie umożliwiać swobodny ruch.
Instalacja platformy roboczej i dodatkowych uchwytów (np. na koło)
Teraz czas na platformę roboczą. Blacha o grubości minimum 5 mm powinna być solidnie przymocowana do górnej części mechanizmu nożycowego. Możesz ją przyspawać lub przykręcić, w zależności od preferencji i możliwości demontażu. Jeśli planujesz dodatkowe uchwyty, na przykład do stabilizacji koła motocykla, zamontuj je teraz. Upewnij się, że są one solidne i nie będą przeszkadzać w innych pracach. Pamiętaj o gumowych podkładkach antypoślizgowych na platformie, aby motocykl stał stabilnie.
Mobilność w warsztacie: Jak poprawnie zamontować kółka jezdne?
Jeśli chcesz, aby Twój podnośnik był łatwy do przestawiania, zamontuj kółka jezdne. Najlepiej, aby były to kółka z blokadą. Zamontuj je w taki sposób, aby podnośnik był stabilny na wszystkich czterech kołach, a blokady były łatwo dostępne. Upewnij się, że kółka są odpowiednio wytrzymałe na obciążenie. Po zamontowaniu kółek, podnośnik powinien swobodnie się przemieszczać, a po zablokowaniu kół stać pewnie i stabilnie.
Wykończenie i testy: klucz do bezpieczeństwa i długowieczności podnośnika
Ostatnie szlify: Szlifowanie spawów i przygotowanie do malowania
Po zakończeniu spawania i montażu wszystkich elementów, czas na ostatnie szlify. Dokładnie oszlifuj wszystkie spawy, usuwając ostre krawędzie i nadmiar materiału. To nie tylko poprawi estetykę, ale przede wszystkim bezpieczeństwo użytkowania. Następnie odtłuść całą konstrukcję i usuń wszelkie zanieczyszczenia. To kluczowy etap przygotowania powierzchni do malowania, który zapewni dobrą przyczepność farby i długotrwałą ochronę.
Zabezpieczenie antykorozyjne: Jaką farbą chronić podnośnik przed rdzą?
Aby Twój podnośnik służył Ci przez lata, musisz go odpowiednio zabezpieczyć przed korozją. Po dokładnym przygotowaniu powierzchni, zastosuj farbę antykorozyjną. Moim zdaniem, najlepszym wyborem będzie podkład epoksydowy, a następnie warstwa farby nawierzchniowej, najlepiej poliuretanowej, która jest odporna na uszkodzenia mechaniczne i czynniki chemiczne. Solidne malowanie to nie tylko estetyka, ale przede wszystkim długotrwała ochrona konstrukcji przed rdzą.

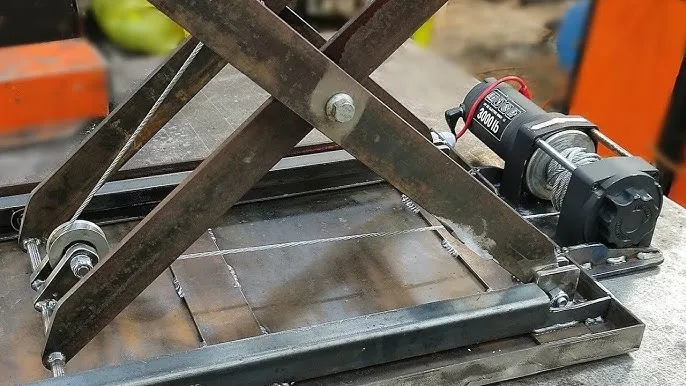

Pierwszy test obciążeniowy: Jak bezpiecznie sprawdzić wytrzymałość konstrukcji?
Zanim postawisz motocykl na swoim nowym podnośniku, musisz przeprowadzić rygorystyczne testy obciążeniowe. To absolutnie kluczowe dla Twojego bezpieczeństwa. Oto, jak to zrobić:
- Zacznij od lekkiego obciążenia: Połóż na podnośniku coś ciężkiego, ale nie tak cennego jak motocykl, np. kilka worków cementu lub ciężkie narzędzia. Stopniowo zwiększaj obciążenie, aż osiągniesz wagę zbliżoną do Twojego motocykla, a nawet nieco większą.
- Podnoś i opuszczaj: Kilkukrotnie podnieś i opuść podnośnik z obciążeniem. Obserwuj, czy mechanizmy działają płynnie, czy nie ma zacięć, dziwnych dźwięków ani nadmiernych ugięć.
- Sprawdź stabilność: W pozycji podniesionej, delikatnie poruszaj obciążeniem na boki, aby sprawdzić stabilność konstrukcji. Upewnij się, że podstawa jest szeroka i pewna.
- Weryfikacja spawów: Dokładnie obejrzyj wszystkie spoiny. Szukaj pęknięć, odkształceń czy innych oznak zmęczenia materiału. Jeśli zauważysz cokolwiek niepokojącego, natychmiast wzmocnij konstrukcję.
- Test blokad mechanicznych: Podnieś podnośnik do maksymalnej wysokości, aktywuj mechaniczne blokady, a następnie całkowicie opuść siłownik hydrauliczny. Podnośnik z obciążeniem powinien pewnie spoczywać na blokadach.
- Równa powierzchnia: Pamiętaj, że testy i późniejsze użytkowanie muszą odbywać się na twardym i równym podłożu. Miękka lub nierówna powierzchnia może drastycznie zmniejszyć stabilność podnośnika.
Regulacja i kalibracja: Upewnij się, że wszystko działa płynnie i bez oporów
Po pomyślnych testach obciążeniowych, przeprowadź ostatnie regulacje. Sprawdź, czy wszystkie śruby są dobrze dokręcone, a mechanizmy działają płynnie, bez zacięć i nadmiernych oporów. W razie potrzeby nasmaruj ruchome elementy. Upewnij się, że siłownik hydrauliczny pracuje bez zarzutu, a mechaniczne blokady wchodzą w swoje miejsca precyzyjnie. Kalibracja to ostatni szlif, który zapewni Ci komfort i bezpieczeństwo użytkowania.
Unikaj błędów: najczęstsze pułapki przy budowie podnośnika
"Na oko", czyli prosta droga do katastrofy: Dlaczego wymiary i kąty są tak ważne?
Jednym z najczęstszych i najbardziej niebezpiecznych błędów jest budowanie "na oko". Wiem, że czasem kusi, aby pominąć dokładne pomiary i po prostu "jakoś to spasować". Niestety, w przypadku podnośnika motocyklowego, precyzyjne wymiary i kąty są absolutnie kluczowe. Niewłaściwie docięte profile, krzywo zespawane elementy czy odchylenia od kątów prostych mogą prowadzić do niestabilności konstrukcji, nierównomiernego rozkładu ciężaru, a w konsekwencji do przewrócenia się motocykla. Zawsze poświęć czas na dokładne mierzenie, trasowanie i sprawdzanie kątów. To inwestycja w Twoje bezpieczeństwo.
Słabe spoiny i zły materiał: Jak uniknąć pęknięcia konstrukcji pod obciążeniem?
Kolejnym poważnym błędem są słabe spoiny lub niewłaściwy dobór materiałów. Użycie zbyt cienkich profili stalowych (np. o ściance 1,5 mm zamiast rekomendowanych 2-3 mm) lub niedokładne, niepełne spawy to prosta droga do pęknięcia konstrukcji pod obciążeniem. Pamiętaj, że na podnośniku spoczywa ciężar kilkuset kilogramów, a nawet niewielkie wady mogą doprowadzić do katastrofy. Zawsze wybieraj materiały o odpowiedniej wytrzymałości i dbaj o jakość spawów. Jeśli nie jesteś pewien swoich umiejętności spawalniczych, poproś o pomoc doświadczonego spawacza lub zainwestuj w solidny kurs.
Brak blokady mechanicznej: Nie polegaj wyłącznie na hydraulice!
To jest błąd, którego nigdy nie wolno popełnić. Ignorowanie mechanicznych blokad i poleganie wyłącznie na systemie hydraulicznym jest skrajnie nieodpowiedzialne. Siłowniki hydrauliczne, nawet te najlepsze, mogą ulec awarii może pęknąć uszczelka, puścić zawór, czy po prostu z czasem stracić ciśnienie. Bez mechanicznej blokady, w takiej sytuacji motocykl spadnie, co może skutkować poważnymi uszkodzeniami sprzętu lub, co gorsza, obrażeniami ciała. Zawsze projektuj i montuj solidne zapadki lub bolce, które zabezpieczą podnośnik w pozycji podniesionej. To Twoje najważniejsze zabezpieczenie.
Wartość projektu DIY: koszty, czas i satysfakcja z własnego podnośnika
Ile to naprawdę kosztuje? Zestawienie cen materiałów vs. gotowy produkt
Jak już wspomniałem, budowa własnego podnośnika to znacząca oszczędność. Podczas gdy gotowy, profesjonalny podnośnik może kosztować od 1000 zł do nawet 5000 zł, koszty materiałów na projekt DIY zazwyczaj zamykają się w przedziale 300-800 zł, w zależności od cen stali i wybranego siłownika. Oczywiście, musisz doliczyć do tego swój czas i zużycie prądu czy materiałów spawalniczych, ale różnica w cenie jest uderzająca. Moim zdaniem, to jedna z najbardziej opłacalnych inwestycji w warsztacie majsterkowicza.
Przeczytaj również: Olej do zawieszenia motocykla: Wybierz idealny dla komfortu i bezpieczeństwa
Podsumowanie korzyści: Nie tylko oszczędność, ale i bezcenne doświadczenie
Samodzielna budowa podnośnika motocyklowego to projekt, który przynosi wiele korzyści. Poza oczywistymi oszczędnościami finansowymi, zyskujesz możliwość pełnej personalizacji sprzętu, idealnie dopasowanego do Twoich potrzeb i motocykla. Co więcej, zdobywasz cenne doświadczenie w obróbce metalu, spawaniu i projektowaniu, które z pewnością przyda Ci się w przyszłych projektach. A na koniec, co dla mnie jest najważniejsze, pozostaje ogromna satysfakcja z wykonania solidnego, funkcjonalnego i bezpiecznego narzędzia własnymi rękami. To coś więcej niż podnośnik to dowód Twoich umiejętności i pasji.
