Zasilacz ATX na prostownik? Zrób to sam! Poradnik krok po kroku

Zrozumienie problemu: napięcie to nie wszystko

Wielu początkujących hobbystów, myśląc o ładowaniu akumulatora samochodowego, zakłada, że skoro akumulator jest "12-woltowy", to standardowe napięcie +12V z zasilacza ATX będzie wystarczające. Niestety, to spore uproszczenie i prowadzi do niedoładowania akumulatora. Akumulator kwasowo-ołowiowy, aby został w pełni naładowany i zachował swoją żywotność, wymaga znacznie wyższego napięcia niż jego nominalna wartość. Dostarczanie mu tylko 12V sprawi, że nigdy nie osiągnie pełnej pojemności, co w dłuższej perspektywie może skrócić jego żywotność i obniżyć wydajność.

Czego potrzebuje Twój akumulator? O napięciu ładowania słów kilka

Dla prawidłowego i pełnego naładowania akumulatora samochodowego kwasowo-ołowiowego, napięcie ładowania powinno mieścić się w zakresie od 13,8V do 14,8V. Ta wartość jest kluczowa, ponieważ pozwala na pokonanie wewnętrznej rezystancji akumulatora i wymuszenie przepływu prądu, który odwróci reakcje chemiczne odpowiedzialne za rozładowanie. Napięcie 12V, choć nominalne, jest w rzeczywistości napięciem w pełni rozładowanego akumulatora lub akumulatora pod obciążeniem. Aby "wtłoczyć" energię z powrotem, musimy zastosować wyższe napięcie. Zbyt niskie napięcie ładowania to moim zdaniem jeden z najczęstszych błędów prowadzących do przedwczesnego zużycia akumulatorów.

Przegląd popularnych metod: od prostej modyfikacji po zaawansowane układy

Istnieją dwie główne metody, aby przerobić zasilacz ATX na prostownik. Najpopularniejsza i najbardziej efektywna, którą będziemy szczegółowo omawiać, polega na zmianie obwodu sprzężenia zwrotnego kontrolera PWM (Pulse Width Modulation) w zasilaczu. To on odpowiada za stabilizację napięcia wyjściowego. Modyfikując wartości rezystorów w tym obwodzie, "oszukujemy" kontroler, zmuszając go do podniesienia napięcia na linii 12V do pożądanego poziomu (13,8V-14,8V). Alternatywną, moim zdaniem bezpieczniejszą dla początkujących, choć mniej elegancką metodą, jest wykorzystanie zasilacza ATX jako stabilnego źródła 12V do zasilania zewnętrznej przetwornicy step-up (podwyższającej napięcie) z regulacją. Ta druga opcja wymaga zakupu dodatkowego modułu, ale eliminuje potrzebę ingerencji w wewnętrzną elektronikę zasilacza.

Przygotuj warsztat: Co będzie potrzebne do przeróbki?

Lista narzędzi, bez których ani rusz (lutownica, multimetr i inne)

Zanim zabierzesz się do pracy, upewnij się, że masz pod ręką wszystkie niezbędne narzędzia. Ich dobór to podstawa sukcesu i bezpieczeństwa:

• Lutownica (najlepiej stacja lutownicza z regulacją temperatury, ale zwykła kolbowa też da radę)
• Cyna lutownicza (o małej średnicy, np. 0.5-0.7 mm, z topnikiem)
• Multimetr cyfrowy (niezbędny do pomiaru napięć i prądów)
• Cążki boczne i płaskie
• Ściągacze izolacji
• Zestaw śrubokrętów (krzyżakowe i płaskie, do otwarcia obudowy zasilacza)
• Odsysacz do cyny lub plecionka odsysająca (do usuwania starej cyny)
• Okulary ochronne (zawsze dbaj o wzrok podczas lutowania i pracy z elektroniką)
• Mały nóż lub skalpel (do precyzyjnych prac)
• Izolacja termokurczliwa lub taśma izolacyjna

Sercem projektu: Jaki zasilacz ATX wybrać do przeróbki?

Nie każdy zasilacz ATX nadaje się idealnie do tego projektu. Z mojego doświadczenia wynika, że najlepiej sprawdzają się starsze, prostsze konstrukcje. Dlaczego? Często bazują one na popularnych i dobrze udokumentowanych kontrolerach PWM, takich jak TL494, KA7500, SG6105 czy podobne. Dla tych układów łatwo znajdziesz schematy aplikacyjne i opisy modyfikacji w internecie. Unikaj bardzo nowoczesnych zasilaczy z aktywnym PFC (Power Factor Correction) i skomplikowanymi układami sterowania, gdyż ich modyfikacja jest znacznie trudniejsza i wymaga większej wiedzy. Zwróć uwagę na moc zasilacza, zwłaszcza na linii 12V (żółte przewody). Im wyższa moc, tym większy prąd ładowania będziesz mógł uzyskać, co jest kluczowe dla szybkiego i efektywnego naładowania akumulatora.

Komponenty elektroniczne: Rezystory, potencjometry i inne drobiazgi

Oprócz narzędzi potrzebujesz kilku kluczowych komponentów elektronicznych:

• Rezystory: Kilka sztuk o różnych wartościach (np. 1kΩ, 2.2kΩ, 4.7kΩ, 10kΩ, 22kΩ) do modyfikacji obwodu sprzężenia zwrotnego. Dokładne wartości będą zależeć od konkretnego zasilacza i pożądanego napięcia.
• Potencjometr montażowy (np. 10kΩ lub 22kΩ): Opcjonalny, ale bardzo polecam, jeśli chcesz mieć płynną regulację napięcia wyjściowego.
• Gniazda bananowe, zaciski śrubowe lub solidne krokodylki: Do wyprowadzenia napięcia wyjściowego z zasilacza. Muszą być w stanie przewodzić wysoki prąd.
• Oprawka bezpiecznika i bezpiecznik (np. 10A-20A, w zależności od mocy zasilacza): Niezbędny element bezpieczeństwa na linii wyjściowej.
• Opcjonalnie: Rezystor dużej mocy (np. 10Ω/10W) lub żarówka samochodowa (do sztucznego obciążenia linii 5V).

Przerabiamy zasilacz ATX na prostownik: Instrukcja krok po kroku

Po pierwsze: Bezpieczeństwo! Co musisz wiedzieć przed otwarciem obudowy

Zanim w ogóle pomyślisz o otwarciu zasilacza, musisz mieć świadomość, że jest to urządzenie pracujące z wysokim napięciem sieciowym (230V). Nawet po odłączeniu od gniazdka, duże kondensatory elektrolityczne w sekcji pierwotnej mogą być naładowane do niebezpiecznych wartości i utrzymać ten ładunek przez długi czas. Porażenie prądem z nich może być śmiertelne! Zawsze upewnij się, że zasilacz jest odłączony od sieci, a po odłączeniu odczekaj kilka minut, aby kondensatory mogły się rozładować. Dla pewności, po odczekaniu, możesz sprawdzić napięcie na głównych kondensatorach za pomocą multimetru. Pracuj w dobrze oświetlonym miejscu, bez pośpiechu i z pełną koncentracją.

Pamiętaj: Praca z otwartym zasilaczem ATX wiąże się z ryzykiem porażenia prądem. Zawsze odłącz zasilacz od sieci i poczekaj na rozładowanie kondensatorów przed przystąpieniem do jakichkolwiek modyfikacji.

Uruchamiamy zasilacz "na krótko": Jak oszukać wtyczkę ATX

Zasilacz ATX nie uruchomi się sam po podłączeniu do prądu. Potrzebuje sygnału z płyty głównej komputera. Aby go uruchomić poza komputerem:

1. Odłącz zasilacz od sieci elektrycznej. To absolutnie kluczowe dla Twojego bezpieczeństwa.
2. Znajdź główną wtyczkę ATX (zazwyczaj 20- lub 24-pinową).
3. Zlokalizuj zielony przewód (PS_ON) jest tylko jeden.
4. Zlokalizuj dowolny czarny przewód (GND/masa).
5. Za pomocą kawałka drutu lub spinacza biurowego zewrzyj zielony przewód z dowolnym czarnym. Upewnij się, że połączenie jest stabilne.
6. Teraz możesz podłączyć zasilacz do sieci. Wentylator powinien się uruchomić, a na wyjściach powinny pojawić się napięcia.

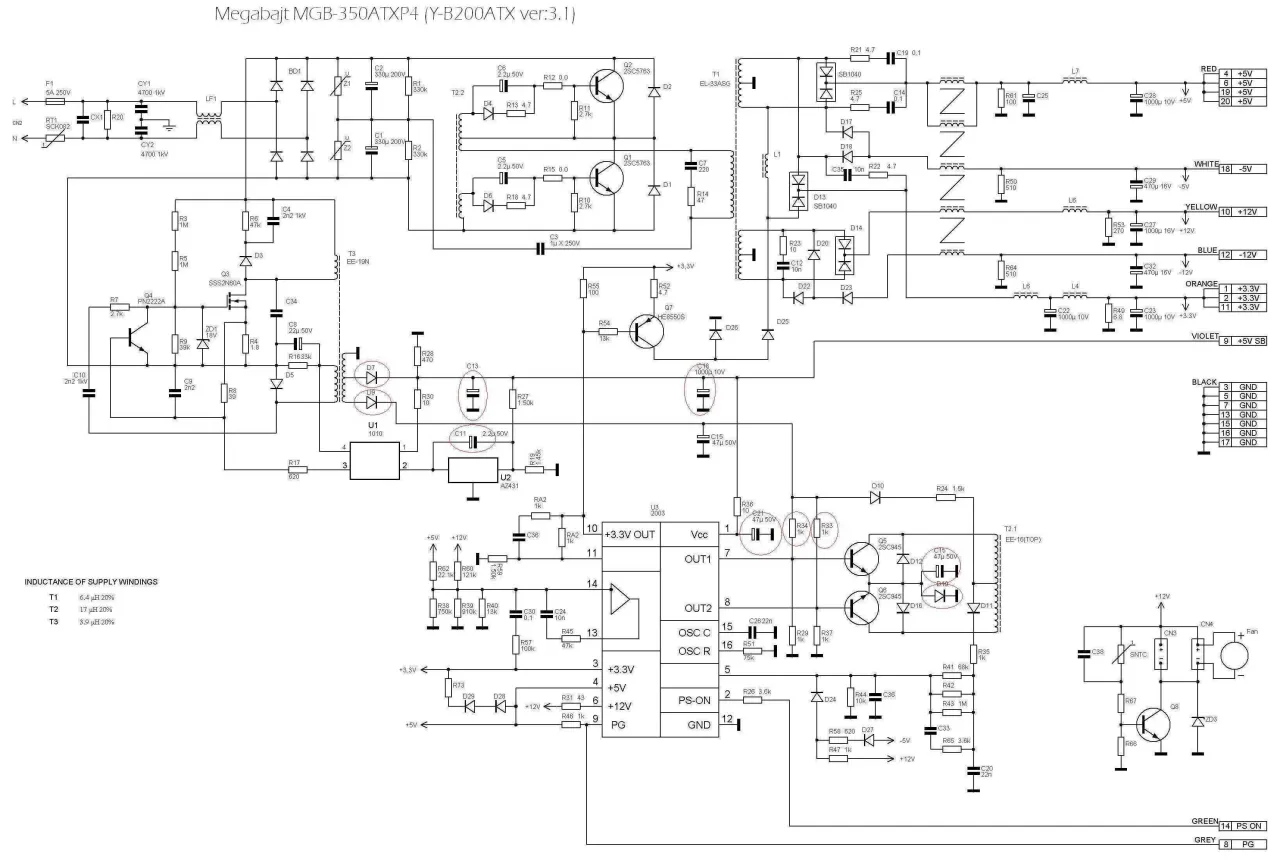

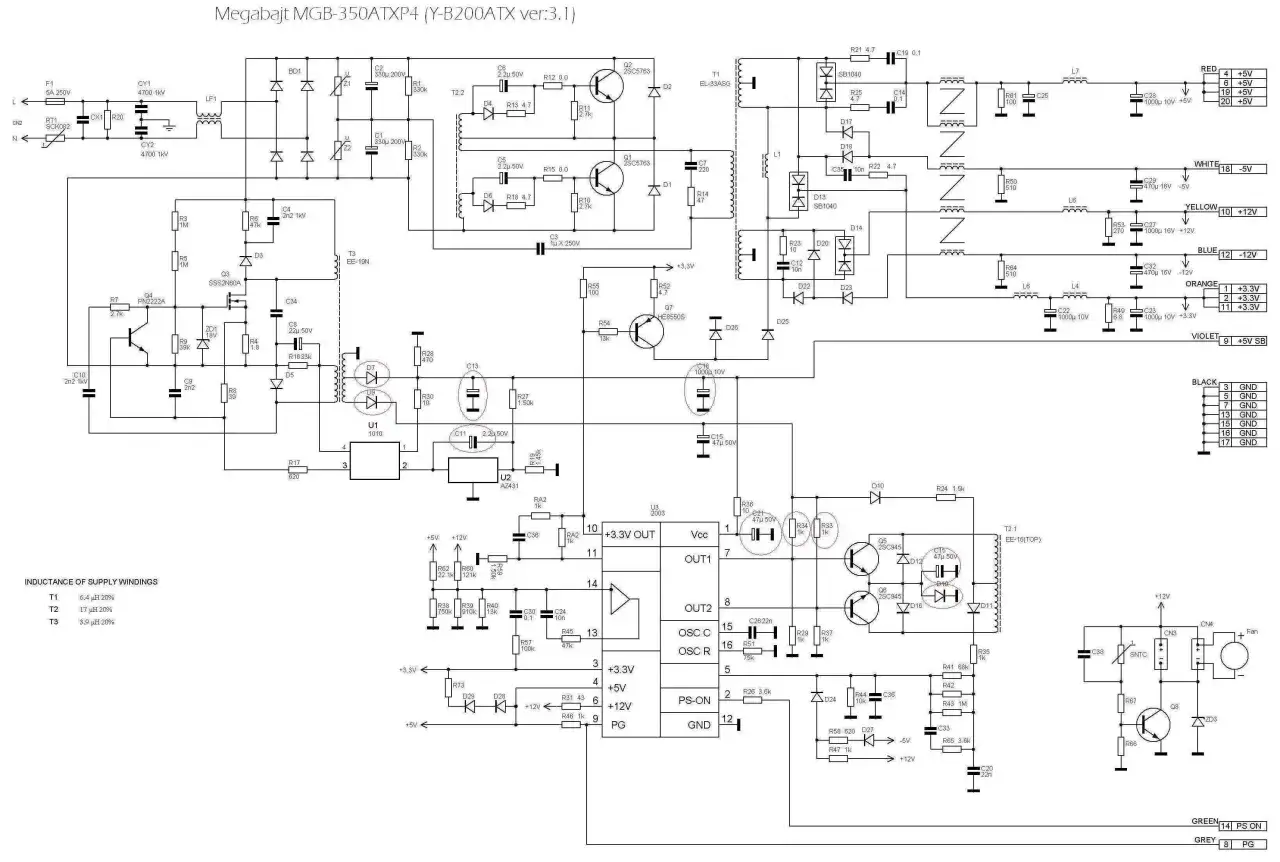

Identyfikacja kluczowych elementów: Gdzie szukać kontrolera PWM i jak odczytać jego oznaczenie

Po otwarciu obudowy zasilacza (pamiętaj o bezpieczeństwie!), musisz zlokalizować serce sterujące napięciem układ kontrolera PWM. Zazwyczaj jest to mały układ scalony (IC) z wieloma nóżkami, umieszczony na płycie PCB. Szukaj oznaczeń takich jak TL494, KA7500, SG6105, LM339 (komparator) lub podobnych. Często znajduje się on w pobliżu transformatorów impulsowych, ale nie zawsze. Gdy znajdziesz układ, odczytaj jego pełne oznaczenie i wyszukaj jego dokumentację (datasheet) w internecie. Datasheet powie Ci, która nóżka odpowiada za sprzężenie zwrotne (feedback) i gdzie należy dokonać modyfikacji. To kluczowy etap, który pozwoli Ci zrozumieć, jak działa Twój konkretny zasilacz.

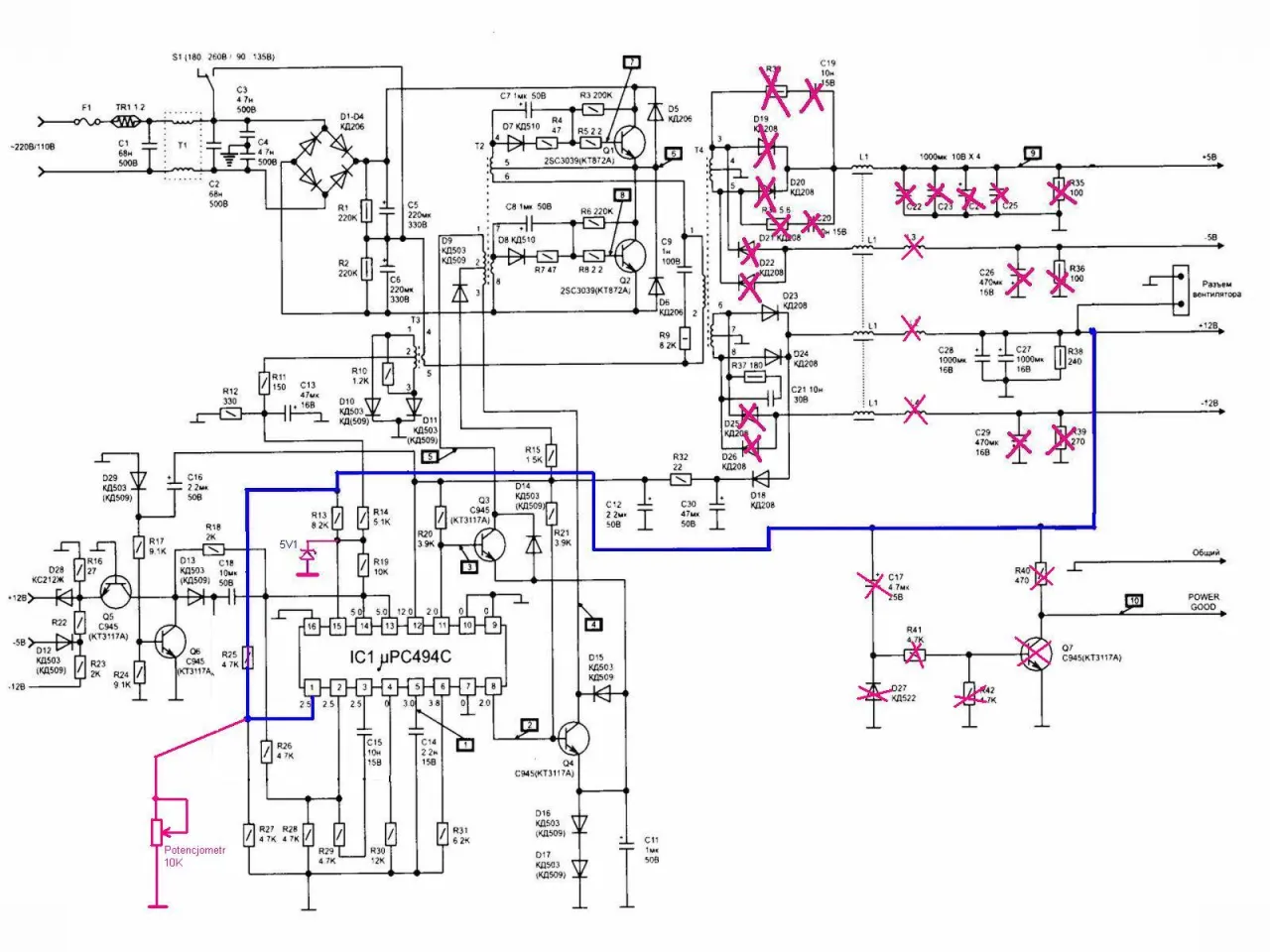

Modyfikacja obwodu sprzężenia zwrotnego w celu podniesienia napięcia

To jest sedno całej operacji. Modyfikacja obwodu sprzężenia zwrotnego polega na zmianie wartości rezystorów w dzielniku napięcia, który "informuje" kontroler PWM o aktualnym napięciu wyjściowym. Oto ogólny schemat postępowania:

1. Zlokalizuj dzielnik napięcia: W większości zasilaczy opartych na TL494/KA7500, napięcie z linii +12V jest podawane przez dzielnik rezystorowy na nóżkę 1 lub 2 układu scalonego (wejście wzmacniacza błędu). Często są to dwa rezystory połączone szeregowo, z punktem wspólnym podłączonym do nóżki kontrolera.
2. Zidentyfikuj rezystory: Za pomocą multimetru (w trybie pomiaru rezystancji, po odłączeniu zasilacza!) znajdź rezystory tworzące ten dzielnik. Jeden z nich będzie podłączony do linii +12V, drugi do masy (GND).
3. Zwiększ napięcie odniesienia: Aby "oszukać" kontroler i zmusić go do podniesienia napięcia wyjściowego, musisz zmienić proporcje dzielnika. Zazwyczaj polega to na zmniejszeniu wartości rezystora podłączonego do masy lub zwiększeniu wartości rezystora podłączonego do +12V. Moim zdaniem, najbezpieczniej jest wylutować rezystor podłączony do masy i wstawić w jego miejsce potencjometr szeregowo z rezystorem stałym.
4. Wylutuj oryginalny rezystor: Ostrożnie wylutuj jeden z rezystorów dzielnika (najczęściej ten do masy) za pomocą lutownicy i odsysacza/plecionki.
5. Wlutuj nowy rezystor lub potencjometr: W miejsce wylutowanego rezystora wlutuj nowy o odpowiedniej wartości lub kombinację rezystora stałego i potencjometru (np. rezystor 1kΩ + potencjometr 10kΩ). Pamiętaj, aby połączenia były solidne i estetyczne.
6. Testuj i reguluj: Po wlutowaniu, podłącz zasilacz "na krótko" i za pomocą multimetru mierz napięcie na linii +12V. Jeśli użyłeś potencjometru, kręć nim delikatnie, aż uzyskasz pożądane napięcie w zakresie 13,8V-14,8V. Jeśli użyłeś stałych rezystorów, być może będziesz musiał eksperymentować z ich wartościami.

Ważna uwaga: Niektóre zasilacze mają dodatkowe obwody zabezpieczające lub inne punkty sprzężenia zwrotnego (np. z linii +5V lub +3.3V). Jeśli po modyfikacji napięcie nie rośnie lub zasilacz się wyłącza, poszukaj bardziej szczegółowych schematów dla Twojego modelu lub rozważ zastosowanie zewnętrznej przetwornicy.

Praktyczny poradnik lutowania: Jak prawidłowo wymienić rezystory

Dobre lutowanie to podstawa trwałości i bezpieczeństwa. Oto kilka wskazówek:

• Czystość: Upewnij się, że końcówka lutownicy jest czysta i pocynowana. Użyj gąbki lub czyścika.
• Rozgrzewanie: Przyłóż końcówkę lutownicy jednocześnie do nóżki elementu i do ścieżki na PCB. Trzymaj przez 2-3 sekundy, aby oba elementy się rozgrzały.
• Cyna: Dopiero wtedy przyłóż cynę do rozgrzanych elementów, nie do samej lutownicy. Cyna powinna ładnie rozpłynąć się wokół nóżki i ścieżki, tworząc stożek.
• Odsysanie: Aby wylutować element, rozgrzej cynę, a następnie szybko użyj odsysacza lub plecionki. Powtórz, jeśli trzeba.
• Chłodzenie: Po lutowaniu pozwól połączeniu ostygnąć naturalnie. Nie dmuchaj na nie.
• Sprawdzenie: Obejrzyj połączenie pod lupą. Powinno być błyszczące, gładkie i bez "zimnych lutów" (matowych, grudkowatych połączeń).

Czy potrzebujesz sztucznego obciążenia? Jak i kiedy je zastosować

Niektóre starsze zasilacze ATX, zwłaszcza te oparte na prostszych konstrukcjach, mogą wymagać minimalnego obciążenia na linii +5V (czerwone przewody), aby stabilnie pracować i dostarczać prawidłowe napięcie na linii +12V. Bez tego obciążenia, napięcie 12V może być niestabilne lub zasilacz może się wyłączać. Jeśli po modyfikacji zauważysz niestabilność lub problemy, rozważ dodanie sztucznego obciążenia.

Przykłady sztucznego obciążenia:

• Rezystor dużej mocy: Na przykład rezystor ceramiczny 10Ω/10W podłączony między linię +5V (czerwony) a masę (czarny).
• Żarówka samochodowa: Niewielka żarówka samochodowa 12V/5W lub 12V/10W podłączona między +5V a masę również może spełnić to zadanie.

Zawsze upewnij się, że rezystor jest odpowiednio dobrany pod kątem mocy, aby się nie przegrzał.

Montaż i testy: Sprawdź swój prostownik

Montaż całości: Jak uporządkować przewody i wyprowadzić złącza

Po udanej modyfikacji napięcia, czas na uporządkowanie wnętrza zasilacza. To ważny etap, który wpływa na bezpieczeństwo i estetykę Twojego prostownika:

• Usuń nieużywane przewody: Większość przewodów (np. +3.3V, -12V, -5V, Power Good) nie będzie Ci potrzebna. Możesz je odciąć blisko płyty PCB i zaizolować końcówki taśmą termokurczliwą lub izolacyjną, aby uniknąć zwarć.
• Grupuj przewody +12V i GND: Zbierz wszystkie żółte przewody (+12V) i wszystkie czarne przewody (GND). Zlutuj je razem, tworząc solidne wiązki. Im więcej przewodów użyjesz, tym mniejsza będzie ich rezystancja i tym większy prąd będziesz mógł pobrać bez spadków napięcia.
• Wyprowadź złącza: Wywierć otwory w obudowie zasilacza i zamontuj solidne gniazda bananowe, zaciski śrubowe lub wyprowadź bezpośrednio kable z krokodylkami. Upewnij się, że złącza są dobrze izolowane i oznaczone (czerwony dla +, czarny dla -).
• Dodaj bezpiecznik: Na linii wyjściowej (+12V) koniecznie zamontuj oprawkę bezpiecznika z odpowiednio dobranym bezpiecznikiem (np. 10A-20A). To ochroni zarówno zasilacz, jak i akumulator przed zwarciem lub przeciążeniem.

Chwila prawdy: Podłączenie multimetru i regulacja napięcia wyjściowego

Teraz nadszedł czas na ostateczne testy i regulację:

1. Podłącz zasilacz do sieci (pamiętaj o zwarciu zielonego z czarnym przewodem).
2. Ustaw multimetr na pomiar napięcia stałego (DCV) w odpowiednim zakresie (np. 20V).
3. Podłącz sondy multimetru: czerwoną do wyprowadzenia +12V (żółte przewody), a czarną do masy (czarne przewody).
4. Odczytaj napięcie. Jeśli użyłeś potencjometru, ostrożnie kręć nim, obserwując wskazania multimetru, aż uzyskasz napięcie w zakresie 13,8V do 14,8V. Moim zdaniem, optymalne jest ustawienie około 14,4V dla większości akumulatorów kwasowo-ołowiowych.
5. Sprawdź stabilność: Pozostaw zasilacz włączony na kilkanaście minut i obserwuj, czy napięcie nie "pływa" i jest stabilne.

Jak sprawdzić stabilność prostownika pod obciążeniem?

Stabilność napięcia pod obciążeniem jest kluczowa. Podłącz do wyjścia prostownika jakieś obciążenie, np. żarówkę samochodową 12V (np. 21W, co da prąd około 1.75A) lub kilka żarówek równolegle, aby symulować prąd ładowania. Mierząc napięcie multimetrem, obserwuj, czy nie ma znaczących spadków napięcia. Dopuszczalne są niewielkie spadki (np. 0.1-0.2V), ale jeśli napięcie drastycznie spada, oznacza to, że zasilacz nie jest stabilny pod obciążeniem lub ma zbyt małą moc.

Dodatkowe ulepszenia: Montaż woltomierza i amperomierza

Dla pełnej kontroli nad procesem ładowania, szczerze polecam dodanie cyfrowego woltomierza i amperomierza. Moduły te są tanie i łatwe do zamontowania w obudowie zasilacza. Woltomierz podłączasz równolegle do wyjścia, a amperomierz szeregowo z linią +12V. Dzięki nim będziesz miał stały podgląd na napięcie i prąd ładowania, co jest nieocenione dla bezpiecznego i efektywnego użytkowania Twojego nowego prostownika.

Bezpieczne ładowanie akumulatora: Kluczowe zasady

Jak prawidłowo podłączyć prostownik do akumulatora?

1. Upewnij się, że prostownik jest odłączony od sieci elektrycznej.
2. Podłącz czerwony zacisk (+) prostownika do dodatniego bieguna (+) akumulatora.
3. Podłącz czarny zacisk (-) prostownika do ujemnego bieguna (-) akumulatora.
4. Dopiero teraz, po prawidłowym podłączeniu zacisków do akumulatora, podłącz prostownik do gniazdka sieciowego.
5. Po zakończeniu ładowania, najpierw odłącz prostownik od sieci, a dopiero potem odłącz zaciski od akumulatora (najpierw ujemny, potem dodatni).

Monitorowanie procesu ładowania: Kluczowe parametry i potencjalne zagrożenia

Ładowanie akumulatora to proces chemiczny, który wymaga nadzoru. Zawsze monitoruj napięcie i prąd ładowania, zwłaszcza jeśli nie masz automatycznego prostownika. Przeładowanie akumulatora jest bardzo niebezpieczne może prowadzić do nadmiernego gazowania (wydzielanie się łatwopalnego wodoru), przegrzewania, a nawet uszkodzenia akumulatora. Z kolei niedoładowanie, jak już wspomniałem, skraca jego żywotność. Pamiętaj, że podczas ładowania akumulatorów kwasowo-ołowiowych wydziela się łatwopalny wodór. Zawsze ładuj akumulator w dobrze wentylowanym pomieszczeniu, z dala od źródeł ognia, iskrzenia i otwartego płomienia. Unikaj wdychania oparów.

Przeczytaj również: Ładowanie akumulatora w aucie: chroń elektronikę! Instrukcja

Najczęstsze błędy początkujących i jak ich unikać

Jako Ernest Szymański, widziałem wiele błędów, które można łatwo uniknąć:

• Odwrotne podłączenie biegunów: Zawsze sprawdzaj polaryzację przed podłączeniem. Może to spowodować uszkodzenie prostownika, akumulatora lub obu.
• Ładowanie bez nadzoru: Nigdy nie zostawiaj ładującego się akumulatora bez opieki, zwłaszcza jeśli prostownik nie ma automatycznego wyłączania.
• Brak wentylacji: Ładowanie w zamkniętym pomieszczeniu bez przepływu powietrza to proszenie się o kłopoty z nagromadzeniem wodoru.
• Użycie nieprawidłowych ustawień napięcia: Zbyt wysokie napięcie przeładowuje, zbyt niskie niedoładowuje. Upewnij się, że Twój prostownik jest ustawiony na właściwe 13,8V-14,8V.
• Niewłaściwy dobór prądu ładowania: Zbyt wysoki prąd może uszkodzić akumulator. Ogólna zasada to ładowanie prądem równym 1/10 pojemności akumulatora (np. 6A dla akumulatora 60Ah).
