Policz ogniwa łańcucha motocyklowego: Klucz do bezpieczeństwa i oszczędności

Precyzyjne policzenie ogniw w łańcuchu napędowym motocykla to jedna z tych podstawowych, ale niezwykle ważnych czynności, którą każdy motocyklista powinien opanować. Niewłaściwa długość łańcucha może prowadzić nie tylko do kosztownych pomyłek przy zakupie nowego elementu, ale przede wszystkim znacząco wpływa na bezpieczeństwo i prawidłowe funkcjonowanie całego układu napędowego. W tym poradniku pokażę Ci krok po kroku, jak zrobić to poprawnie, unikając najczęstszych błędów.

Jak jeden prosty błąd w liczeniu może prowadzić do kosztownej pomyłki

Z mojego doświadczenia wiem, że pośpiech i brak dokładności przy liczeniu ogniw to prosta droga do problemów. Zamówienie łańcucha o nieprawidłowej długości wiąże się z szeregiem nieprzyjemnych konsekwencji. Po pierwsze, to czyste straty finansowe konieczność zwrotu towaru, często na własny koszt, a w przypadku produktów niestandardowych, nawet brak możliwości zwrotu. Po drugie, to opóźnienia w użytkowaniu motocykla. Nikt nie chce, żeby jego maszyna stała w garażu, czekając na właściwą część. Częstym błędem, który widuję, jest liczenie tylko połowy ogniw, co skutkuje zamówieniem łańcucha o długości całkowicie nieadekwatnej do potrzeb. Warto poświęcić te kilka minut na precyzyjne liczenie, aby zaoszczędzić sobie nerwów i pieniędzy.

Bezpieczeństwo przede wszystkim: wpływ prawidłowej długości łańcucha na jazdę

Nieprawidłowa długość łańcucha to nie tylko kwestia dopasowania, ale przede wszystkim bezpieczeństwa. Łańcuch zbyt krótki to nadmierne napięcie, które obciąża nie tylko sam łańcuch, ale także łożyska wałka zdawczego i tylnego koła, prowadząc do ich szybszego zużycia. W skrajnych przypadkach może to nawet doprowadzić do uszkodzenia wałka zdawczego lub pęknięcia łańcucha podczas jazdy, co jest niezwykle niebezpieczne. Z kolei łańcuch zbyt długi to nadmierny luz, który zwiększa ryzyko jego spadnięcia z zębatek, szczególnie podczas dynamicznej jazdy lub wchodzenia w zakręty. Spadnięty łańcuch może zablokować koło, uszkodzić wahacz, a nawet spowodować poważny wypadek. Pamiętaj, że precyzja w tym aspekcie jest kluczowa dla Twojego bezpieczeństwa na drodze.

Kiedy musisz znać dokładną liczbę ogniw? Scenariusze dla każdego motocyklisty

Zastanawiasz się, kiedy właściwie będziesz potrzebować tej wiedzy? Oto najczęstsze sytuacje, w których dokładna znajomość liczby ogniw jest absolutnie niezbędna:

• Wymiana całego zestawu napędowego: Jeśli kupujesz nowy łańcuch i zębatki, musisz podać sprzedawcy dokładną liczbę ogniw.
• Zmiana rozmiarów zębatek: Kiedy decydujesz się na modyfikację przełożenia, zmieniając liczbę zębów na zębatce przedniej lub tylnej, niemal zawsze będzie to wymagało zmiany długości łańcucha.
• Weryfikacja długości istniejącego łańcucha: Jeśli masz wątpliwości co do historii serwisowej motocykla lub po prostu chcesz sprawdzić, czy obecny łańcuch ma fabryczną długość, precyzyjne liczenie jest konieczne.
• Zakup używanego łańcucha: Choć nie polecam, jeśli już decydujesz się na takie rozwiązanie, musisz dokładnie sprawdzić jego długość.

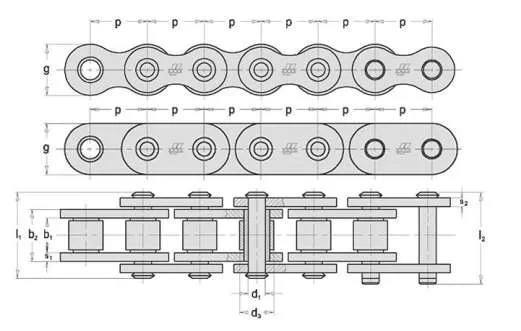

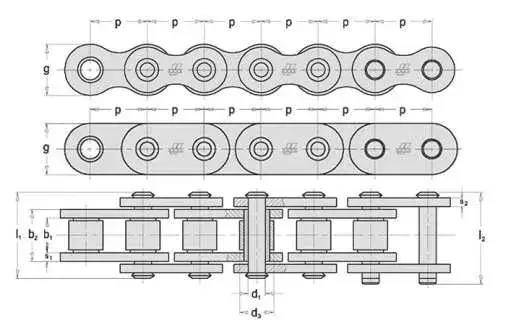

Anatomia łańcucha motocyklowego: co musisz wiedzieć przed liczeniem?

Zanim przejdziemy do konkretnych metod liczenia, musimy zrozumieć, z czego tak naprawdę składa się łańcuch. To podstawa, aby uniknąć błędów, które często wynikają z nieznajomości terminologii i budowy.

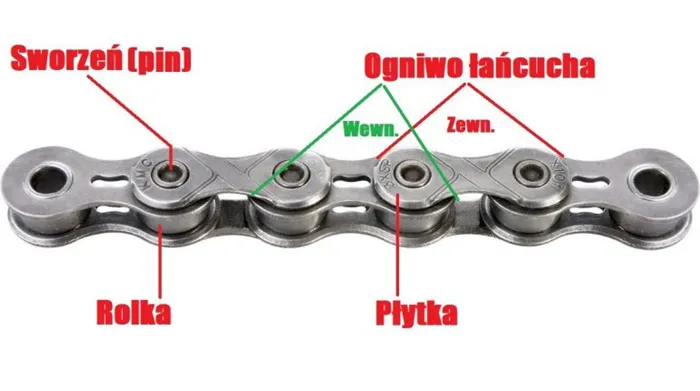

Czym jest ogniwo wewnętrzne, a czym zewnętrzne? Klucz do zrozumienia budowy

składa się z naprzemiennie ułożonych ogniw wewnętrznych i zewnętrznych. Ogniwa wewnętrzne to te, które posiadają tulejki i rolki, a ich płytki są połączone na stałe. Ogniwa zewnętrzne to te, które łączą ogniwa wewnętrzne za pomocą sworzni i zewnętrznych płytek. W kontekście liczenia, kluczowe jest zrozumienie, że jedno "ogniwo" w rozumieniu producentów to tak naprawdę jeden sworzeń z połączonymi płytkami. Oznacza to, że liczba ogniw w łańcuchu jest zawsze parzysta, np. 110, 112, 114 ogniw. Mylenie tego pojęcia to jeden z najczęstszych błędów.

Rola sworzni (pinów) dlaczego są najważniejsze w całym procesie?

Sworznie, często nazywane pinami, to małe, cylindryczne elementy, które przechodzą przez tulejki ogniw wewnętrznych i łączą je z płytkami ogniw zewnętrznych. Są one kluczowymi elementami łączącymi cały łańcuch i stanowią najbardziej niezawodny punkt odniesienia do precyzyjnego liczenia ogniw. Każdy sworzeń reprezentuje jedno "ogniwo" w technicznej definicji, co czyni liczenie sworzni metodą najmniej podatną na pomyłki.

Zapinka czy zakuwka? Jak rozpoznać i poprawnie uwzględnić ogniwo łączące

Wiele łańcuchów motocyklowych jest dostarczanych z ogniwem łączącym, które może być w formie zapinki (spinki) lub zakuwki (zakówki). Niezależnie od typu, zapinka lub zakuwka jest integralną częścią łańcucha i musi być traktowana jako pełnoprawne ogniwo. To bardzo częsty błąd, że początkujący motocykliści pomijają ją w liczeniu, co skutkuje niedoszacowaniem całkowitej długości łańcucha o jedno ogniwo. Zawsze wliczaj ją do końcowej liczby!

Liczenie ogniw krok po kroku: dwie sprawdzone metody

Przejdźmy teraz do sedna, czyli do praktycznego liczenia. Przedstawię Ci dwie sprawdzone metody, które pozwolą Ci precyzyjnie określić długość łańcucha. Zawsze polecam tę pierwszą, jako najmniej mylącą.

Metoda nr 1: Liczenie sworzni najprostszy sposób na uniknięcie pomyłki

Ta metoda jest moim zdaniem najprostsza i najmniej podatna na błędy, ponieważ sworznie są jednoznacznymi punktami odniesienia. Oto jak to zrobić:

1. Przygotuj łańcuch: Rozłóż łańcuch na płaskiej powierzchni lub, jeśli jest zamontowany na motocyklu, upewnij się, że masz do niego dobry dostęp i możesz go swobodnie obracać.
2. Oznacz punkt startowy: Użyj markera, kawałka taśmy izolacyjnej lub trytytki, aby wyraźnie oznaczyć jeden ze sworzni. To będzie Twój punkt początkowy liczenia.
3. Rozpocznij liczenie: Zacznij liczyć każdy kolejny sworzeń, przechodząc wzdłuż całego łańcucha. Pamiętaj, aby policzyć również sworzeń, który jest częścią zapinki lub zakuwki, jeśli łańcuch jest nią połączony.
4. Zakończ liczenie: Licz, aż wrócisz do sworznia, który oznaczyłeś jako punkt startowy. Ostatni policzony sworzeń to ten, który znajduje się tuż przed Twoim punktem startowym.
5. Wynik: Otrzymana liczba to dokładna liczba ogniw łańcucha. Ta metoda jest tak skuteczna, ponieważ każdy sworzeń jednoznacznie reprezentuje jedno ogniwo w technicznym rozumieniu.

Metoda nr 2: Liczenie płytek jak to robić poprawnie (i nie zamówić za krótkiego łańcucha)

Druga metoda polega na liczeniu płytek. Jest nieco bardziej skomplikowana i wymaga większej uwagi, aby nie popełnić błędu. Pamiętaj, że jedna para płytek (wewnętrzna + zewnętrzna) to dwa ogniwa:

1. Przygotuj łańcuch: Podobnie jak w pierwszej metodzie, rozłóż łańcuch lub zapewnij sobie do niego swobodny dostęp.
2. Oznacz punkt startowy: Oznacz wyraźnie punkt startowy, na przykład na krawędzi płytki zewnętrznej.
3. Liczenie par płytek: Zacznij liczyć pary płytek. Pamiętaj, że każda para, składająca się z jednej płytki wewnętrznej i jednej płytki zewnętrznej, reprezentuje dwa ogniwa. Możesz liczyć w ten sposób: "jeden" (para), "dwa" (para), "trzy" (para) itd.
4. Ważne ostrzeżenie: Nigdy nie licz tylko jednego rodzaju płytek (np. tylko płytek zewnętrznych). To najczęstszy błąd, który prowadzi do zamówienia łańcucha o połowę za krótkiego! Jeśli policzysz 60 płytek zewnętrznych, to w rzeczywistości masz 120 ogniw.
5. Uwzględnij zapinkę/zakuwkę: Jeśli łańcuch jest połączony zapinką lub zakuwką, upewnij się, że jej płytki również zostały wliczone do całkowitej liczby par.
6. Wynik: Pomnóż liczbę policzonych par przez dwa, aby uzyskać całkowitą liczbę ogniw.

Praktyczna wskazówka: jak oznaczyć punkt startowy, by nie stracić rachuby

Niezależnie od wybranej metody, kluczowe jest, aby nie pogubić się w liczeniu, zwłaszcza przy dłuższych łańcuchach. Moja prosta rada to zawsze oznaczyć punkt startowy. Możesz użyć do tego celu kawałka taśmy izolacyjnej, markera permanentnego (na sworzniu lub płytce, którą zetrzesz po liczeniu) lub małej trytytki. Dzięki temu będziesz mieć pewność, że nie policzysz tego samego ogniwa dwukrotnie i nie pominiesz żadnego. To mały trik, który znacząco ułatwia i przyspiesza cały proces.

Najczęstsze błędy podczas liczenia ogniw i jak ich uniknąć

Wielokrotnie widziałem, jak proste pomyłki prowadziły do frustracji i niepotrzebnych kosztów. Oto najczęstsze pułapki, w które wpadają motocykliści, i jak ich skutecznie unikać.

Pułapka nr 1: Mylenie "ogniwa" z "parą płytek"

Jak już wspomniałem, to chyba najczęstszy błąd. W potocznym języku "ogniwo" może oznaczać jedną parę płytek. Jednak w terminologii technicznej producentów, jedno ogniwo to zawsze jeden sworzeń z połączonymi płytkami. To oznacza, że łańcuch ma zawsze parzystą liczbę ogniw. Jeśli liczysz "pary" i uważasz, że każda para to jedno ogniwo, zamówisz łańcuch o połowę za krótki. Zawsze pamiętaj: jedna para płytek (wewnętrzna + zewnętrzna) to dwa ogniwa!

Pułapka nr 2: Pomijanie zapinki/zakuwki w ogólnym rozrachunku

Zapinka lub zakuwka, która łączy łańcuch, jest pełnoprawnym ogniwem. Niestety, często jest ona pomijana podczas liczenia, co prowadzi do błędnego wyniku. Zawsze, ale to zawsze, wliczaj ogniwo łączące do całkowitej liczby ogniw. To małe ogniwo, ale jego brak w obliczeniach może sprawić, że nowy łańcuch będzie za krótki o jedno ogniwo, co uniemożliwi jego prawidłowy montaż.

Pułapka nr 3: Sugerowanie się wyłącznie danymi z internetu bez weryfikacji

Internet to skarbnica wiedzy, ale także źródło potencjalnych błędów. Chociaż fora i strony z danymi technicznymi mogą być pomocne, nigdy nie polegaj wyłącznie na danych znalezionych online, jeśli chodzi o tak kluczowy parametr jak długość łańcucha. Konfiguracje motocykli, zwłaszcza tych używanych, mogą się różnić od fabrycznych. Najbezpieczniej jest zawsze zweryfikować liczbę ogniw poprzez własne, precyzyjne liczenie lub odwołanie się do sprawdzonego źródła, jakim jest książka serwisowa Twojego motocykla. Zawsze ufaj swoim oczom i manualowi!

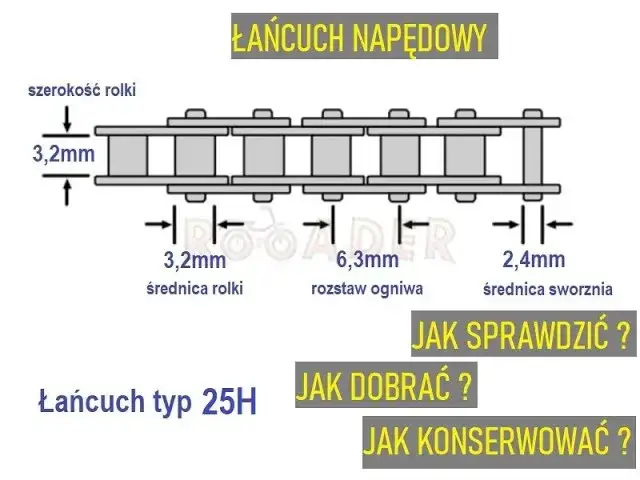

Oznaczenia łańcucha (520, 525, 530): co oznaczają i dlaczego to nie wszystko?

Kiedy rozmawiamy o łańcuchach, często pojawiają się tajemnicze liczby takie jak 520, 525 czy 530. Warto zrozumieć, co one oznaczają, aby nie popełnić błędu przy zakupie.

Co tak naprawdę oznaczają te tajemnicze liczby?

Oznaczenia typu 520, 525, 530 to standardy, które określają podziałkę i szerokość łańcucha. Pierwsza cyfra (np. "5" w 520) wskazuje na podziałkę, czyli odległość między sworzniami, wyrażoną w ósemkach cala. Dwie kolejne cyfry (np. "20" w 520) określają szerokość łańcucha, również wyrażoną w ósemkach cala. Krótko mówiąc, te oznaczenia informują Cię o rozmiarze łańcucha, jego wytrzymałości i kompatybilności z zębatkami, ale nie mówią nic o jego długości, czyli liczbie ogniw.

Dlaczego sam typ łańcucha nie wystarczy do złożenia zamówienia?

Właśnie dlatego, że oznaczenia 520, 525 czy 530 mówią tylko o "typie" łańcucha, nie są wystarczające do złożenia zamówienia. Możesz mieć łańcuch typu 520, który ma 110 ogniw, i inny łańcuch typu 520, który ma 120 ogniw. Oba będą pasować do zębatek 520, ale tylko jeden z nich będzie miał odpowiednią długość dla Twojego motocykla. Aby zamówić nowy łańcuch, musisz podać zarówno jego typ (np. 520), jak i dokładną liczbę ogniw.

Gdzie szukać fabrycznej liczby ogniw? Twoja książka serwisowa wie najlepiej

Jeśli masz wątpliwości co do oryginalnej długości łańcucha dla Twojego motocykla, najpewniejszym źródłem informacji jest zawsze książka serwisowa (manual). Producenci zazwyczaj podają tam szczegółową specyfikację techniczną napędu, w tym fabryczną liczbę ogniw dla danego modelu i rocznika. Warto zajrzeć do niej przed podjęciem jakichkolwiek decyzji o zakupie, zwłaszcza jeśli nie masz pewności co do historii modyfikacji Twojego motocykla.

Zmiana zębatek a długość łańcucha: kiedy potrzebujesz nowej długości?

Wielu motocyklistów decyduje się na zmianę przełożeń, aby dostosować charakterystykę motocykla do swoich preferencji. Jednak każda taka modyfikacja ma bezpośredni wpływ na wymaganą długość łańcucha.

Jak zmiana liczby zębów z przodu i z tyłu wpływa na potrzebną liczbę ogniw?

Zmiana liczby zębów na zębatkach, szczególnie tylnej, bezpośrednio wpływa na wymaganą długość łańcucha. Ogólna zasada jest taka: dodanie zębów do tylnej zębatki lub zmniejszenie liczby zębów na przedniej zębatce wymaga dłuższego łańcucha. Analogicznie, zmniejszenie tylnej zębatki lub zwiększenie przedniej może wymagać krótszego łańcucha. Każda taka zmiana, nawet o jeden ząb, może wymagać ponownego przeliczenia lub weryfikacji długości łańcucha. Nie lekceważ tego, bo to klucz do prawidłowego napięcia i pracy napędu.

Przeczytaj również: Jak dopasować kask motocyklowy? Klucz do bezpieczeństwa i komfortu.

Prosta zasada przeliczania: kiedy wystarczy stary łańcuch, a kiedy kupić dłuższy?

Czy zawsze musisz kupować nowy łańcuch, gdy zmieniasz zębatki? Niekoniecznie. Jeśli zmiany są niewielkie (np. zmiana o jeden ząb na tylnej zębatce), często wystarczy regulacja napięcia na wahaczu, aby dopasować stary łańcuch. Jednak jeśli zmieniasz przełożenie o więcej niż jeden ząb, szczególnie na tylnej zębatce, lub jeśli łańcuch jest już na granicy swojej regulacji, najprawdopodobniej będziesz potrzebować łańcucha o nowej, odpowiednio dopasowanej długości. Zawsze sprawdź, czy masz wystarczający zakres regulacji, aby zapewnić prawidłowe napięcie łańcucha po zmianie zębatek. Lepiej kupić łańcuch o dwa ogniwa za długi i go skrócić, niż o dwa ogniwa za krótki i nie móc go zamontować.
