Napięcie transformatora do prostownika 12V/24V: Oblicz i uniknij błędów

Precyzyjny dobór napięcia transformatora do budowy lub naprawy prostownika to absolutna podstawa, jeśli zależy nam na bezpiecznym i efektywnym ładowaniu akumulatorów samochodowych zarówno tych 12V, jak i 24V. Niewłaściwe napięcie może prowadzić do poważnych konsekwencji, od niedoładowania i zasiarczenia, przez nadmierne gazowanie, aż po trwałe uszkodzenie akumulatora, znacząco skracając jego żywotność. W tym artykule przedstawię konkretne wskazówki, wzory i praktyczne przykłady, które pozwolą Ci uniknąć kosztownych błędów i zapewnić Twojemu akumulatorowi długie i zdrowe życie.

Dlaczego precyzyjny dobór napięcia transformatora jest kluczowy dla Twojego akumulatora?

Zrozumieć proces ładowania: Co dzieje się wewnątrz akumulatora?

Ładowanie akumulatora kwasowo-ołowiowego to złożony proces elektrochemiczny, w którym energia elektryczna jest przekształcana w energię chemiczną. Kluczową rolę odgrywa tutaj napięcie, które wymusza przepływ prądu i odwraca reakcje chemiczne zachodzące podczas rozładowania. Aby proces ten przebiegał prawidłowo, bez uszczerbku dla struktury wewnętrznej akumulatora, napięcie musi być utrzymane w ściśle określonym zakresie. Zbyt niskie napięcie nie pozwoli na pełne naładowanie, natomiast zbyt wysokie może prowadzić do uszkodzeń.

Skutki zbyt niskiego napięcia: Niedoładowanie i zasiarczenie

Jeśli napięcie ładowania jest zbyt niskie, akumulator nigdy nie zostanie w pełni naładowany. To z kolei prowadzi do zjawiska zwanego zasiarczeniem płyt. Siarczany ołowiu, które tworzą się na płytach podczas rozładowania, nie zostają w pełni przekształcone z powrotem w aktywną masę. Z czasem tworzą się twarde kryształy, które zmniejszają powierzchnię aktywną płyt, obniżając pojemność akumulatora i jego zdolność do dostarczania prądu. W efekcie akumulator traci swoją sprawność i jego żywotność ulega znacznemu skróceniu.

Niebezpieczeństwa zbyt wysokiego napięcia: Gazowanie, przeładowanie i uszkodzenie cel

Zbyt wysokie napięcie ładowania jest równie, a nawet bardziej, niebezpieczne. Prowadzi ono do nadmiernego gazowania elektrolitu, czyli rozkładu wody na wodór i tlen. W akumulatorach obsługowych oznacza to konieczność częstego uzupełniania wody destylowanej, a w bezobsługowych może doprowadzić do niebezpiecznego wzrostu ciśnienia i uszkodzenia obudowy. Przeładowanie powoduje również wzrost temperatury wewnątrz akumulatora, co przyspiesza korozję płyt dodatnich i może doprowadzić do ich deformacji. W skrajnych przypadkach może to skutkować nieodwracalnym uszkodzeniem cel i całkowitym zniszczeniem akumulatora.

Napięcie transformatora a napięcie ładowania kluczowe zależności, które musisz znać

Napięcie zmienne (AC) vs napięcie stałe (DC): Jak transformator i prostownik współpracują?

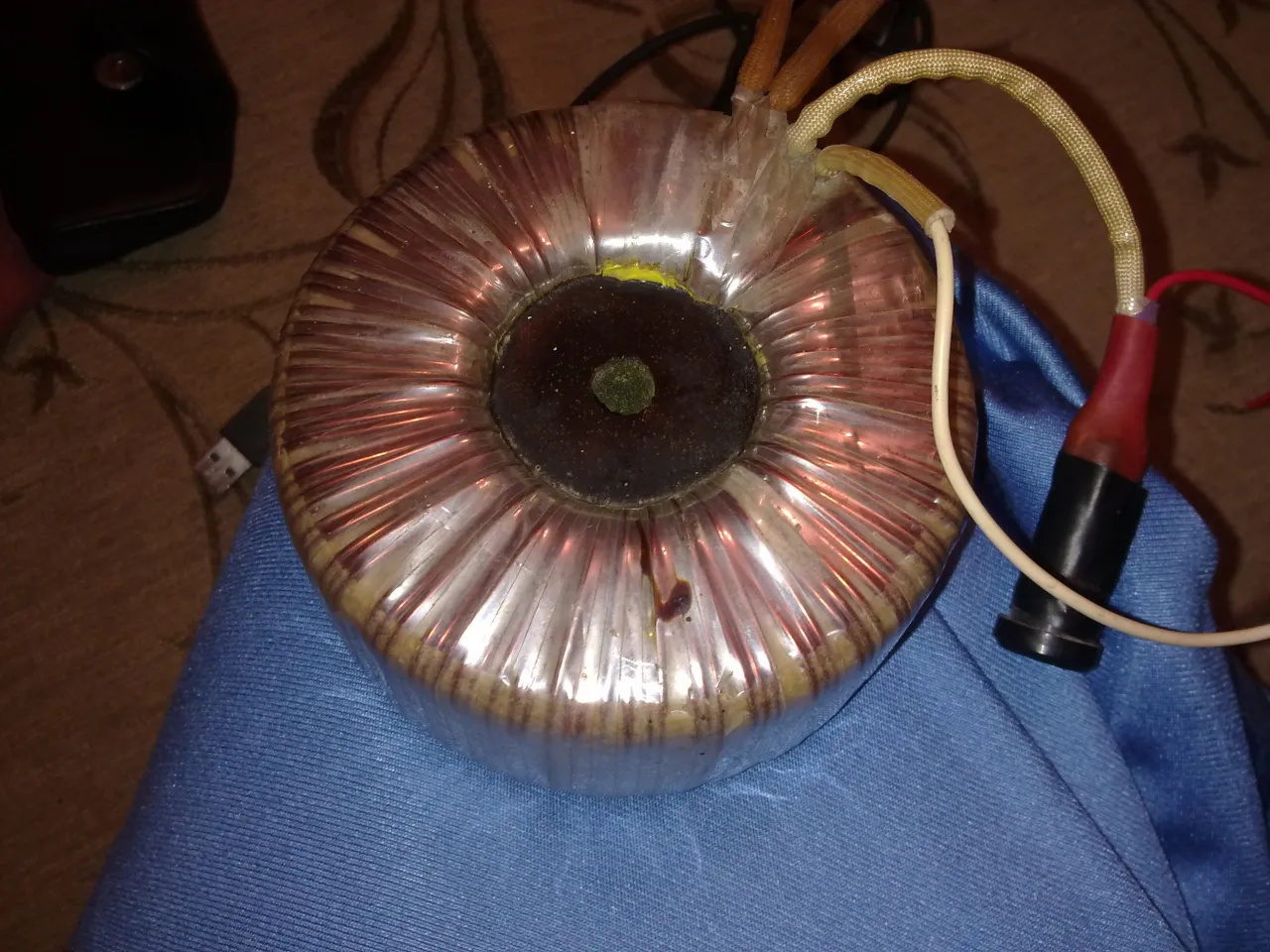

Transformator dostarcza na swoje uzwojenie wtórne napięcie zmienne (AC), czyli takie, które cyklicznie zmienia swoją polaryzację. Akumulatory natomiast wymagają do ładowania napięcia stałego (DC), o stałej polaryzacji. Tutaj wkracza prostownik, najczęściej w postaci mostka Graetza, który ma za zadanie przekształcić to zmienne napięcie AC na pulsujące napięcie stałe DC. To właśnie na tym etapie musimy być szczególnie precyzyjni w obliczeniach, ponieważ transformacja nie jest idealna.

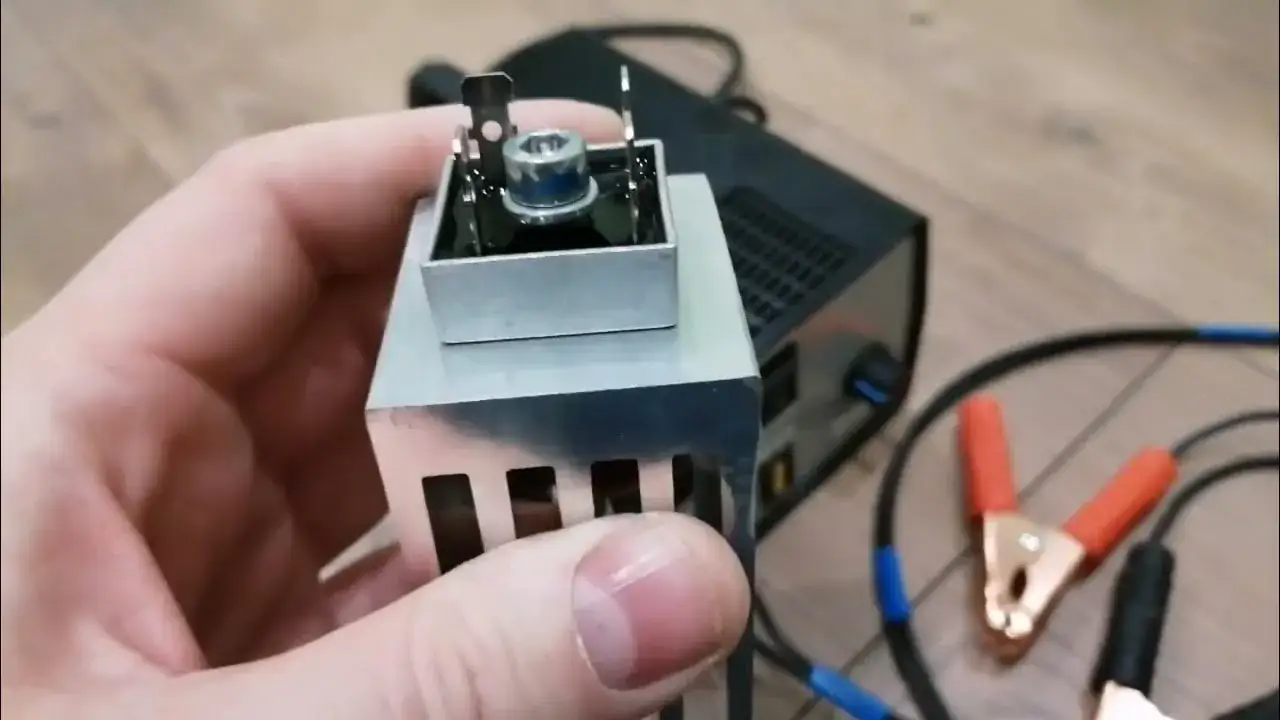

Rola mostka Graetza: Gdzie "gubią się" cenne wolty?

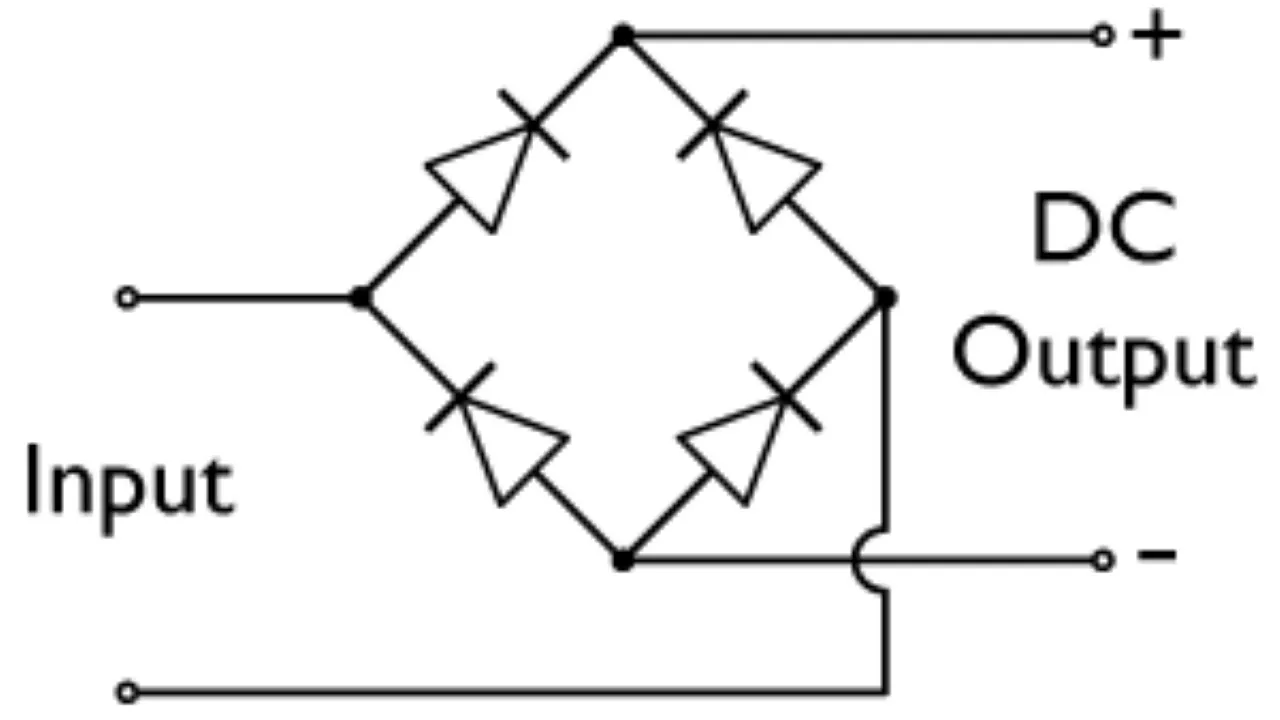

Mostek Graetza składa się z czterech diod prostowniczych. Kiedy prąd przepływa przez mostek, zawsze przechodzi przez dwie diody połączone szeregowo. Na każdej z tych diod występuje pewien spadek napięcia. W zależności od typu diod (np. krzemowych) i prądu przewodzenia, całkowity spadek napięcia na mostku Graetza wynosi zazwyczaj od 1,4V do 2V. Ta wartość jest absolutnie kluczowa i musi zostać uwzględniona w obliczeniach, ponieważ efektywnie "odejmuje" się od napięcia dostarczanego przez transformator. Ignorowanie tego spadku to jeden z najczęstszych błędów.

Napięcie jałowe a napięcie pod obciążeniem: Ukryta różnica, która ma znaczenie

Ważne jest, aby zrozumieć różnicę między napięciem jałowym (bez obciążenia) a napięciem pod obciążeniem transformatora. Producenci transformatorów podają zazwyczaj napięcie nominalne, czyli to, które transformator dostarcza pod swoim znamionowym obciążeniem. Jednakże, kiedy transformator nie jest obciążony (np. na początku ładowania, gdy akumulator jest rozładowany, a prąd nie płynie jeszcze pełną mocą), jego napięcie wyjściowe (napięcie jałowe) jest wyższe o 5-15% od napięcia nominalnego. Ta różnica jest istotna, ponieważ może prowadzić do chwilowego przeładowania akumulatora na początku cyklu ładowania, zanim jego wewnętrzny opór spadnie i transformator zacznie pracować pod pełnym obciążeniem.

Jak krok po kroku obliczyć idealne napięcie transformatora do prostownika 12V?

Krok 1: Określ docelowe napięcie ładowania (dla akumulatorów kwasowo-ołowiowych)

Dla akumulatorów kwasowo-ołowiowych 12V, aby zapewnić pełne naładowanie i długą żywotność, docelowe napięcie ładowania powinno mieścić się w zakresie od 14,4V do 14,8V. To właśnie do tej wartości będziemy dążyć na wyjściu naszego prostownika. Przekroczenie tej wartości grozi przeładowaniem, a niedostateczne napięcie niedoładowaniem.

Krok 2: Uwzględnij spadek napięcia na diodach prostowniczych (mostku)

Jak już wspomniałem, na mostku Graetza tracimy od 1,4V do 2V. Aby uzyskać docelowe napięcie ładowania (np. 14,4V), musimy dodać ten spadek do naszych obliczeń. Jeśli chcemy mieć 14,4V na wyjściu, a spadek na mostku wynosi 1,6V, to potrzebujemy, aby przed mostkiem było co najmniej 14,4V + 1,6V = 16V.

Krok 3: Zastosuj praktyczny wzór do obliczeń przykład dla prostownika bez filtracji

W prostownikach bez kondensatora filtrującego (najprostsze konstrukcje), napięcie stałe na wyjściu prostownika (Udc) jest niższe niż wartość skuteczna napięcia zmiennego (Usec) na uzwojeniu wtórnym transformatora. Przyjmuje się, że:

Udc ≈ 0,9 * Usec

Jeśli chcemy uzyskać około 14,4V na wyjściu (po uwzględnieniu spadku na diodach), to potrzebujemy około 16V przed mostkiem. Wtedy:

16V ≈ 0,9 * Usec

Usec ≈ 16V / 0,9 ≈ 17,7V

Biorąc pod uwagę tolerancje i fakt, że napięcie jałowe jest wyższe, a pod obciążeniem może nieco spaść, zalecane napięcie wtórne transformatora dla prostownika 12V bez kondensatora to około 15-16V AC. Pozwoli to na osiągnięcie optymalnego napięcia ładowania.

Krok 4: Modyfikacja obliczeń dla prostownika z kondensatorem filtrującym

Obecność kondensatora filtrującego o dużej pojemności znacząco zmienia sytuację. Kondensator ten "wygładza" pulsujące napięcie, ładując się do wartości szczytowej napięcia zmiennego. W efekcie napięcie wyjściowe prostownika z kondensatorem jest znacznie wyższe i jest bliższe wartości szczytowej napięcia AC. Wzór wygląda wtedy następująco:

Udc ≈ 1,41 * Usec - spadek na diodach

(gdzie 1,41 to pierwiastek z 2)

Jeśli chcemy uzyskać 14,4V na wyjściu i przyjmiemy spadek na diodach 1,6V, to:

14,4V ≈ 1,41 * Usec - 1,6V

16V ≈ 1,41 * Usec

Usec ≈ 16V / 1,41 ≈ 11,3V

W tym przypadku, aby osiągnąć optymalne napięcie ładowania, transformator powinien mieć niższe napięcie wtórne, rzędu 11-12V AC. Jak widzisz, różnica jest znacząca, dlatego tak ważne jest, aby wiedzieć, czy prostownik będzie posiadał kondensator filtrujący.

Wybór transformatora do prostownika 24V na co zwrócić uwagę?

Obliczanie wymaganego napięcia wtórnego dla systemów 24V

Dla akumulatorów 24V docelowe napięcie ładowania wynosi zazwyczaj od 28,8V do 29,6V. Postępując analogicznie do obliczeń dla akumulatorów 12V, musimy uwzględnić spadek napięcia na mostku Graetza (około 1,4V - 2V). Jeśli przyjmiemy, że chcemy osiągnąć 28,8V na wyjściu i spadek na mostku wynosi 1,6V, to przed mostkiem potrzebujemy około 30,4V. Stosując wzór dla prostownika bez kondensatora (Udc ≈ 0,9 * Usec), otrzymujemy:

30,4V ≈ 0,9 * Usec

Usec ≈ 30,4V / 0,9 ≈ 33,7V

Biorąc pod uwagę te obliczenia oraz praktyczne doświadczenia, zalecane napięcie wtórne transformatora dla prostownika 24V (bez kondensatora) powinno wynosić około 29-32V AC. Jeśli zastosujemy kondensator filtrujący, analogicznie będziemy potrzebować transformatora o niższym napięciu wtórnym, około 22-23V AC.

Podwójne uzwojenia wtórne: Jak zbudować uniwersalny prostownik 12/24V?

Jeśli planujesz zbudować prostownik, który będzie mógł ładować zarówno akumulatory 12V, jak i 24V, warto rozważyć transformator z podwójnymi uzwojeniami wtórnymi lub z odczepami. Przykładowo, transformator z dwoma uzwojeniami 15V AC każde, pozwoli na ładowanie akumulatora 12V (korzystając z jednego uzwojenia) lub akumulatora 24V (łącząc uzwojenia szeregowo, co da 30V AC). To rozwiązanie zwiększa funkcjonalność prostownika i czyni go znacznie bardziej uniwersalnym narzędziem w warsztacie.

Moc transformatora (VA) równie ważna jak napięcie

Jak obliczyć minimalną moc transformatora w zależności od prądu ładowania?

Napięcie to jedno, ale moc transformatora (wyrażona w VA, czyli woltoamperach, lub W, watach) jest równie, jeśli nie bardziej, kluczowa dla stabilnego i efektywnego ładowania. Transformator musi być w stanie dostarczyć wymagany prąd ładowania bez znaczących spadków napięcia i bez nadmiernego nagrzewania się. Ogólna zasada, którą stosuję, jest taka, że moc transformatora powinna być co najmniej 1,5 do 2 razy większa niż iloczyn docelowego napięcia ładowania i maksymalnego prądu ładowania. Na przykład, jeśli planujesz ładować akumulator 12V prądem 6A, docelowe napięcie to około 14,4V. Wtedy 14,4V * 6A = 86,4W. Minimalna moc transformatora powinna więc wynosić około 86,4W * 1,5 = 129,6VA, a najlepiej 86,4W * 2 = 172,8VA.

Zasada "jednej dziesiątej": Bezpieczny prąd ładowania dla Twojego akumulatora

Powszechnie przyjęta zasada bezpiecznego prądu ładowania akumulatorów kwasowo-ołowiowych mówi, że prąd ładowania nie powinien przekraczać 1/10 pojemności akumulatora. Oznacza to, że dla akumulatora o pojemności 60Ah, maksymalny bezpieczny prąd ładowania to 6A. Transformator, który wybierzesz, musi być zdolny do ciągłego dostarczania tego prądu bez przegrzewania się. Pamiętaj, że prąd ładowania jest kontrolowany przez rezystancję wewnętrzną akumulatora oraz przez ewentualny układ regulacji prądu w prostowniku.

Czy większa moc transformatora może zaszkodzić?

Sama w sobie większa moc transformatora nie jest szkodliwa, pod warunkiem, że napięcie jest prawidłowo dobrane, a układ prostownika kontroluje prąd ładowania. Wręcz przeciwnie, transformator z zapasem mocy będzie pracował chłodniej i stabilniej. Problem pojawia się, gdy zbyt duża moc idzie w parze z brakiem kontroli prądu. Wtedy akumulator może być ładowany zbyt dużym prądem, co prowadzi do szybkiego, ale niekoniecznie optymalnego dla jego żywotności ładowania. Zawsze zalecam stosowanie układów kontroli prądu, nawet w najprostszych prostownikach.

Najczęstsze błędy przy budowie prostownika i jak ich uniknąć

Budowa własnego prostownika to satysfakcjonujące zadanie, ale łatwo o błędy, które mogą kosztować nas akumulator lub nawet bezpieczeństwo. Poniżej przedstawiam najczęstsze pomyłki i sposoby, jak ich uniknąć.

Błąd #1: Ignorowanie napięcia na biegu jałowym

Jak już wspominałem, napięcie jałowe transformatora jest wyższe niż napięcie pod obciążeniem. Ignorowanie tego faktu może prowadzić do tego, że na początku ładowania, gdy akumulator jest najbardziej rozładowany i jego opór wewnętrzny jest wysoki, napięcie dostarczane do niego będzie zbyt wysokie. Może to spowodować chwilowe, ale szkodliwe przeładowanie i gazowanie, zanim prąd ładowania wzrośnie, a napięcie na transformatorze spadnie do wartości nominalnej. Zawsze projektuj prostownik z myślą o maksymalnym napięciu, jakie może dostarczyć transformator.

Błąd #2: Zbyt słaby transformator w stosunku do pojemności akumulatora

Użycie transformatora o zbyt małej mocy w stosunku do pojemności ładowanego akumulatora to prosta droga do problemów. Taki transformator nie będzie w stanie dostarczyć odpowiedniego prądu ładowania, co skutkować będzie bardzo długim czasem ładowania, a w skrajnych przypadkach niedoładowaniem akumulatora. Co więcej, zbyt słaby transformator będzie pracował pod ciągłym, nadmiernym obciążeniem, co doprowadzi do jego przegrzewania się, a w konsekwencji do uszkodzenia uzwojeń lub izolacji. Zawsze dobieraj transformator z odpowiednim zapasem mocy.

Błąd #3: Pominięcie bezpieczników po stronie pierwotnej i wtórnej

To jest absolutnie krytyczny błąd, który może mieć tragiczne konsekwencje. Zawsze, bezwzględnie, stosuj bezpieczniki! Bezpiecznik po stronie pierwotnej (sieciowej, 230V AC) chroni transformator przed przeciążeniem i zwarciem w uzwojeniu pierwotnym, a także chroni instalację elektryczną w Twoim domu. Bezpiecznik po stronie wtórnej (wyjściowej, DC) chroni akumulator i prostownik przed zwarciem na zaciskach wyjściowych, które może powstać np. przez przypadkowe zetknięcie klem. Brak bezpieczników to ryzyko pożaru, uszkodzenia sprzętu i zagrożenie dla zdrowia lub życia użytkownika.

Podsumowanie: Jakie napięcie wybrać, by ładować skutecznie i bezpiecznie?

Tabela rekomendowanych napięć transformatora dla prostowników 12V i 24V

Podsumowując nasze rozważania, przygotowałem tabelę z zalecanymi napięciami wtórnymi transformatora, które pomogą Ci w doborze odpowiedniego komponentu do Twojego prostownika.

Przeczytaj również: Podnoszenie Golfa IV: Uniknij błędów! Gdzie podłożyć lewarek?

Kiedy warto zainwestować w transformator z odczepami?

Transformator z odczepami to rozwiązanie, które daje dużą elastyczność i precyzję. Dzięki niemu możesz precyzyjniej regulować napięcie wyjściowe prostownika, co jest niezwykle cenne, jeśli chcesz ładować różne typy akumulatorów lub po prostu dążyć do idealnego napięcia dla konkretnego ogniwa. Taki transformator pozwala na budowę bardziej uniwersalnego prostownika, który będzie służył Ci przez lata, niezależnie od tego, czy będziesz ładował akumulatory 12V, 24V, czy może inne napięcia. To inwestycja, która z pewnością się opłaci, zwłaszcza dla majsterkowiczów i osób, które cenią sobie kontrolę nad procesem ładowania.
