Prostownik 24V do 2x12V: Bezpieczne podłączenie krok po kroku

Ten artykuł stanowi kompleksowy, krok po kroku poradnik dotyczący bezpiecznego podłączania prostownika do instalacji 24V, powszechnie spotykanej w pojazdach ciężarowych i maszynach. Dowiesz się, jak uniknąć kosztownych błędów i zapewnić długą żywotność akumulatorów, zachowując przy tym pełne bezpieczeństwo.

Dlaczego prawidłowe podłączenie prostownika 24V jest kluczowe dla bezpieczeństwa i trwałości?

Prawidłowe podłączenie prostownika do instalacji 24V to nie tylko kwestia efektywności ładowania, ale przede wszystkim bezpieczeństwa. Błędy w tym procesie mogą mieć poważne konsekwencje od uszkodzenia akumulatorów i samego prostownika, przez kosztowne awarie elektroniki pojazdu, aż po realne zagrożenie dla zdrowia i życia użytkownika. W Polsce układy 24V, które spotykamy w ciężarówkach, autobusach czy maszynach rolniczych, niemal zawsze składają się z dwóch akumulatorów 12V połączonych szeregowo. Ta specyfika wymaga od nas szczególnej uwagi i znajomości zasad, aby uniknąć nieprzyjemnych niespodzianek.

Zrozumienie specyfiki układu 24V: Dwa akumulatory, jedno wyzwanie

Jak wspomniałem, instalacje 24V w pojazdach ciężarowych, autobusach czy maszynach rolniczych zazwyczaj tworzone są przez dwa akumulatory 12V połączone szeregowo. Oznacza to, że biegun dodatni (+) jednego akumulatora jest połączony z biegunem ujemnym (-) drugiego akumulatora za pomocą specjalnego mostka. W efekcie, na zewnętrznych klemach układu otrzymujemy sumaryczne napięcie 24V. Dla użytkownika oznacza to, że choć mamy do czynienia z dwoma osobnymi jednostkami, traktujemy je jako jeden system 24V podczas ładowania prostownikiem o takim właśnie napięciu. Alternatywnie, możemy rozpiąć to połączenie i ładować każdy akumulator 12V osobno, co ma swoje zalety, o czym opowiem za chwilę.

Potencjalne ryzyko: Co grozi za pomyłkę przy podłączaniu?

• Uszkodzenie prostownika: Nieprawidłowe podłączenie, zwłaszcza pomylenie biegunowości, może natychmiastowo uszkodzić elektronikę prostownika, czyniąc go bezużytecznym.
• Uszkodzenie akumulatorów: Odwrotna polaryzacja lub próba ładowania zamarzniętego akumulatora może doprowadzić do nieodwracalnego uszkodzenia wewnętrznej struktury akumulatora, a nawet jego rozsadzenia.
• Uszkodzenie elektroniki pojazdu: W niektórych przypadkach, zwłaszcza przy pomyleniu biegunowości, prąd o niewłaściwej polaryzacji może przedostać się do instalacji pojazdu, uszkadzając jego delikatną elektronikę.
• Ryzyko wybuchu: Iskrzenie w pobliżu akumulatora, który podczas ładowania wydziela łatwopalne gazy (wodór), stwarza realne ryzyko wybuchu. To jest coś, czego zdecydowanie chcemy uniknąć.
• Ryzyko rozsadzenia akumulatora: Ładowanie zamarzniętego akumulatora jest niezwykle niebezpieczne. Zamarznięty elektrolit blokuje przepływ prądu, co może prowadzić do nadmiernego wzrostu ciśnienia wewnątrz obudowy i jej rozerwania.

Prostownik 12V a 24V podstawowe różnice, które musisz znać

Zasadnicza różnica między prostownikiem 12V a 24V leży w napięciu wyjściowym, które jest dostosowane do specyfiki ładowanych akumulatorów. Prostownik 12V dostarcza napięcie odpowiednie do ładowania pojedynczego akumulatora 12-woltowego. Natomiast prostownik 24V jest zaprojektowany do ładowania całego układu akumulatorów o łącznym napięciu 24V. Nigdy nie próbuj ładować całego układu 24V prostownikiem 12V bez uprzedniego rozpięcia połączenia szeregowego! Będzie to nieskuteczne, a w najlepszym wypadku doprowadzi do niedoładowania akumulatorów, a w najgorszym do ich uszkodzenia lub przeciążenia prostownika.

Przygotowanie do ładowania akumulatorów 24V: Co zrobić przed podłączeniem?

Zanim w ogóle pomyślisz o podłączeniu prostownika, musisz poświęcić chwilę na odpowiednie przygotowanie. Ten etap jest absolutnie kluczowy dla zapewnienia bezpieczeństwa i efektywności całego procesu ładowania. Nie pomijaj go!

Kontrola wizualna akumulatorów: Na co zwrócić uwagę?

• Brak uszkodzeń mechanicznych: Sprawdź, czy obudowy akumulatorów nie są pęknięte, wybrzuszone ani uszkodzone w inny sposób.
• Brak wycieków elektrolitu: Upewnij się, że wokół klem i na obudowie nie ma śladów wyciekającego kwasu. Elektrolit jest żrący i niebezpieczny.
• Czystość klem i obudowy: Klemy powinny być czyste, bez nalotów korozji. Brudna obudowa może prowadzić do upływów prądu.
• Odpowiednia wentylacja: Upewnij się, że otwory wentylacyjne (jeśli występują) są drożne. W przypadku akumulatorów obsługowych, sprawdź poziom elektrolitu i ewentualnie uzupełnij wodą destylowaną.

Bezpieczeństwo przede wszystkim: Jak przygotować pojazd i otoczenie?

1. Upewnij się, że prostownik jest odłączony od sieci 230V. To podstawowa zasada bezpieczeństwa!
2. Wyłącz zapłon w pojeździe i wyjmij kluczyki. Zminimalizujesz w ten sposób ryzyko przypadkowego uruchomienia instalacji elektrycznej.
3. Zapewnij dobrą wentylację w miejscu ładowania. Akumulatory podczas pracy i ładowania wydzielają wodór, który jest gazem wybuchowym.
4. Unikaj otwartego ognia, iskrzenia i palenia papierosów w pobliżu akumulatorów. Iskra może spowodować zapłon wodoru.
5. Jeśli to możliwe, załóż okulary ochronne i rękawice. Elektrolit to kwas, który może poważnie poparzyć skórę i oczy.

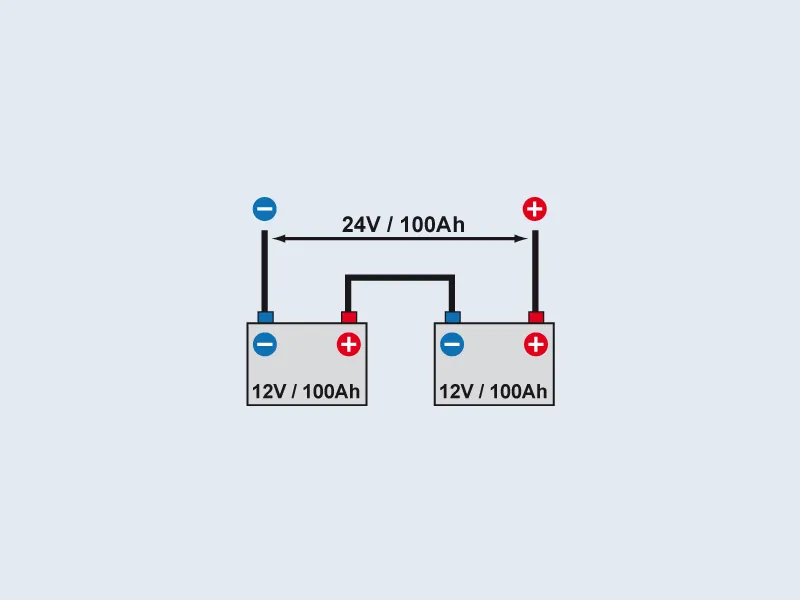

Identyfikacja biegunów w szeregowym układzie 24V jak ich nie pomylić?

To jest moment, w którym wielu popełnia błędy. Pamiętaj, że w układzie 24V składającym się z dwóch akumulatorów 12V połączonych szeregowo, musisz zidentyfikować zewnętrzne bieguny całego układu. Zignoruj mostek, który łączy plus jednego akumulatora z minusem drugiego. Biegun dodatni (+) całego układu 24V to wolny biegun dodatni (+) pierwszego akumulatora. Biegun ujemny (-) całego układu 24V to wolny biegun ujemny (-) drugiego akumulatora. Zawsze szukaj wyraźnych oznaczeń (+) i (-) na obudowach akumulatorów. W razie wątpliwości, użyj woltomierza, aby potwierdzić napięcie 24V między tymi dwoma zewnętrznymi biegunami.

Metoda 1: Ładowanie całego układu 24V prostownikiem 24V

To najprostsza i najczęściej stosowana metoda ładowania akumulatorów 24V. Jeśli posiadasz prostownik przeznaczony do pracy z napięciem 24V, możesz podłączyć go bezpośrednio do całego układu, bez konieczności rozpinania akumulatorów. Pamiętaj jednak o ścisłym przestrzeganiu kolejności podłączania.

Instrukcja krok po kroku: Bezpieczne podpinanie klem

1. Upewnij się, że prostownik jest odłączony od sieci 230V. To absolutna podstawa bezpieczeństwa.
2. Zidentyfikuj biegun dodatni (+) i ujemny (-) całego układu 24V, tak jak opisałem to wcześniej.
3. Podłącz czerwoną klemę (plus) prostownika do dodatniego bieguna (+) układu 24V.
4. Podłącz czarną klemę (minus) prostownika do ujemnego bieguna (-) układu 24V. Dla większego bezpieczeństwa, zwłaszcza w pojazdach, wielu ekspertów, w tym ja, zaleca podłączenie czarnej klemy do masy pojazdu (metalowy, nielakierowany element karoserii lub silnika) z dala od akumulatora. To minimalizuje ryzyko iskrzenia bezpośrednio przy akumulatorze.
5. Dopiero po prawidłowym i pewnym podłączeniu obu klem, podłącz prostownik do gniazdka sieciowego i włącz go.

Czerwony do plusa, czarny do masy: Dlaczego ta kolejność jest tak ważna?

Zachowanie tej kolejności podłączania klem nie jest przypadkowe. Chodzi o minimalizację ryzyka iskrzenia. Akumulatory, zwłaszcza te ładowane, wydzielają wodór gaz łatwopalny i wybuchowy. Podłączając najpierw klemę dodatnią, a następnie ujemną (często do masy pojazdu, z dala od akumulatora), zapewniamy, że ewentualna iskra, która może powstać w momencie zamykania obwodu, pojawi się w miejscu bezpiecznym, z dala od gromadzących się gazów. To prosta, ale niezwykle skuteczna zasada bezpieczeństwa, której zawsze przestrzegam.

Ustawienia prostownika: Jakie parametry wybrać dla optymalnego ładowania?

Zawsze, ale to zawsze, zapoznaj się z instrukcją obsługi swojego prostownika. To najważniejsze źródło informacji o konkretnym modelu. W przypadku nowoczesnych prostowników mikroprocesorowych często sprawa jest prosta automatycznie wykrywają napięcie (12/24V) i dobierają optymalne parametry ładowania. Wystarczy wybrać odpowiedni tryb (np. dla akumulatorów kwasowo-ołowiowych). Jeśli używasz prostownika manualnego, musisz samodzielnie ustawić odpowiednie napięcie (24V) i prąd ładowania. Ogólna zasada mówi, że prąd ładowania powinien wynosić około 1/10 pojemności akumulatora (np. dla akumulatora 100Ah, prąd ładowania to 10A).

Kiedy i jak bezpiecznie odłączyć prostownik po naładowaniu?

Po zakończeniu ładowania, gdy prostownik zasygnalizuje pełne naładowanie (lub gdy minie odpowiedni czas w przypadku prostowników manualnych), musisz odłączyć go w bezpieczny sposób. Kolejność jest odwrotna do podłączania:

1. Najpierw odłącz prostownik od sieci 230V. To eliminuje ryzyko porażenia prądem i iskrzenia.
2. Następnie odłącz czarną klemę (minus) od układu akumulatorów lub od masy pojazdu.
3. Na koniec odłącz czerwoną klemę (plus) od dodatniego bieguna układu.

Metoda 2: Ładowanie pojedynczych akumulatorów 12V prostownikiem 12V

Choć wymaga nieco więcej pracy, ładowanie każdego akumulatora 12V osobno, za pomocą prostownika 12V, jest metodą, którą często polecam. W pewnych sytuacjach może okazać się znacznie korzystniejsza dla żywotności akumulatorów.

Dlaczego ta metoda bywa skuteczniejsza i kiedy warto ją stosować?

Ładowanie każdego akumulatora 12V osobno prostownikiem 12V często prowadzi do lepszego zbalansowania i pełniejszego naładowania obu jednostek. Dzieje się tak, ponieważ w układzie szeregowym akumulatory mogą mieć różny stan naładowania, różny wiek lub nieco inne parametry wewnętrzne. Gdy ładujemy je jako całość 24V, słabszy akumulator może być niedoładowany, a mocniejszy przeładowany. Ładując je indywidualnie, każdy akumulator otrzymuje dokładnie tyle energii, ile potrzebuje. Jest to metoda zalecana dla zapewnienia maksymalnej żywotności akumulatorów, zwłaszcza gdy podejrzewamy, że nie są one w idealnym, identycznym stanie.

Jak bezpiecznie rozłączyć mostek szeregowy między akumulatorami?

Rozłączanie mostka szeregowego wymaga ostrożności, aby uniknąć przypadkowego zwarcia. Oto jak to zrobić:

1. Upewnij się, że zapłon w pojeździe jest wyłączony, a kluczyki wyjęte.
2. Zidentyfikuj mostek szeregowy to zazwyczaj gruby kabel łączący biegun dodatni (+) jednego akumulatora z biegunem ujemnym (-) drugiego.
3. Zacznij od odkręcenia i odłączenia klemy ujemnej (-) od akumulatora, do którego jest podłączony mostek. To minimalizuje ryzyko zwarcia.
4. Następnie odkręć i odłącz klemę dodatnią (+) mostka od drugiego akumulatora.
5. Upewnij się, że odłączone kable nie mają kontaktu z innymi metalowymi elementami pojazdu ani z klemami akumulatorów.

Proces ładowania pojedynczego akumulatora 12V przypomnienie zasad

Po rozłączeniu układu, każdy akumulator 12V traktowany jest jako niezależna jednostka. Proces ładowania jest standardowy dla instalacji 12V: upewnij się, że prostownik jest odłączony od sieci, podłącz czerwoną klemę do plusa akumulatora, czarną klemę do minusa, a następnie podłącz prostownik do sieci. Ustaw odpowiednie parametry (12V, prąd 1/10 pojemności). Po naładowaniu odłącz prostownik od sieci, następnie minus, a na końcu plus. Powtórz te same kroki dla drugiego akumulatora.

Ponowne łączenie akumulatorów w układ 24V o czym pamiętać?

Po naładowaniu obu akumulatorów indywidualnie, musisz je ponownie połączyć w układ 24V. Pamiętaj o zachowaniu prawidłowej polaryzacji i kolejności:

1. Upewnij się, że akumulatory są naładowane i czyste.
2. Najpierw podłącz mostek szeregowy: podłącz biegun dodatni (+) jednego akumulatora do bieguna ujemnego (-) drugiego akumulatora. Upewnij się, że połączenie jest pewne i czyste.
3. Następnie podłącz główny kabel dodatni (+) pojazdu do wolnego bieguna dodatniego (+) układu 24V.
4. Na koniec podłącz główny kabel ujemny (-) pojazdu do wolnego bieguna ujemnego (-) układu 24V.
5. Sprawdź wszystkie połączenia, aby upewnić się, że są solidne i prawidłowe.

Najczęstsze błędy przy ładowaniu 24V i jak ich unikać

Świadomość najczęściej popełnianych błędów to klucz do ich unikania. W tej sekcji omówimy pułapki, na które możesz natrafić podczas ładowania akumulatorów 24V, i podpowiemy, jak ich uniknąć, aby proces przebiegł bezpiecznie i skutecznie.

Odwrotna polaryzacja: Skutki i sposoby na uniknięcie katastrofy

Odwrotna polaryzacja, czyli podłączenie plusa do minusa i minusa do plusa, to jeden z najpoważniejszych błędów. Może ona natychmiastowo uszkodzić prostownik, akumulatory, a nawet delikatną elektronikę pojazdu. Skutki mogą być bardzo kosztowne. Aby jej uniknąć, zawsze dokładnie sprawdzaj oznaczenia biegunów (+) i (-) na akumulatorach oraz klemach prostownika. Czerwona klema zawsze do plusa, czarna do minusa. Wiele nowoczesnych prostowników mikroprocesorowych posiada wbudowane zabezpieczenie przed odwrotną polaryzacją, co jest ogromną zaletą i dodatkową warstwą bezpieczeństwa. Mimo to, zawsze zalecam podwójne sprawdzenie przed podłączeniem.

Iskrzenie przy podłączaniu: Jak zminimalizować ryzyko wybuchu?

Iskrzenie jest niebezpieczne, ponieważ akumulatory podczas ładowania wydzielają wodór, który w połączeniu z tlenem tworzy mieszaninę wybuchową. Aby zminimalizować ryzyko wybuchu:

• Zawsze podłączaj klemy w prawidłowej kolejności: najpierw plus, potem minus. Klema ujemna powinna być podłączana jako ostatnia, najlepiej do masy pojazdu (metalowy, nielakierowany element karoserii lub silnika) z dala od akumulatora.
• Zawsze odłącz prostownik od sieci 230V przed podłączaniem lub odłączaniem klem od akumulatora.
• Zapewnij dobrą wentylację w miejscu ładowania, aby gazy mogły się swobodnie rozpraszać.
• Unikaj otwartego ognia, papierosów i wszelkich źródeł iskrzenia w pobliżu akumulatorów.

Co zrobić, gdy prostownik nie rozpoczyna ładowania?

Jeśli prostownik nie rozpoczyna ładowania, zanim zaczniesz panikować, sprawdź kilka podstawowych rzeczy:

• Połączenia klem: Upewnij się, że klemy są solidnie i prawidłowo podłączone do biegunów akumulatora (plus do plusa, minus do minusa). Luźne połączenia mogą uniemożliwić przepływ prądu.
• Zasilanie prostownika: Sprawdź, czy prostownik jest prawidłowo podłączony do gniazdka sieciowego i czy gniazdko działa.
• Ustawienia prostownika: Jeśli masz prostownik manualny, upewnij się, że wybrane jest odpowiednie napięcie (24V) i tryb ładowania. W prostownikach mikroprocesorowych sprawdź, czy nie ma komunikatów o błędach.
• Stan akumulatora: Akumulator może być głęboko rozładowany (poniżej pewnego progu napięcia, prostownik może nie "widzieć" go i nie rozpocznie ładowania), zasiarczony lub zamarznięty. W przypadku głębokiego rozładowania, niektóre prostowniki mają specjalny tryb ratunkowy.

Ładowanie w niskich temperaturach: Ukryte zagrożenia

Ładowanie zamarzniętego akumulatora jest niezwykle niebezpieczne i może prowadzić do jego rozsadzenia. Elektrolit w zamarzniętym akumulatorze zwiększa swoją objętość i staje się izolatorem, uniemożliwiając prawidłowy przepływ prądu. Próba ładowania w takiej sytuacji spowoduje gwałtowny wzrost ciśnienia wewnątrz obudowy, co może doprowadzić do jej rozerwania. Zawsze zalecam przeniesienie akumulatora do ciepłego pomieszczenia i odczekanie, aż osiągnie temperaturę pokojową (lub przynajmniej powyżej zera) przed rozpoczęciem ładowania. To kluczowe dla bezpieczeństwa i zdrowia akumulatora.

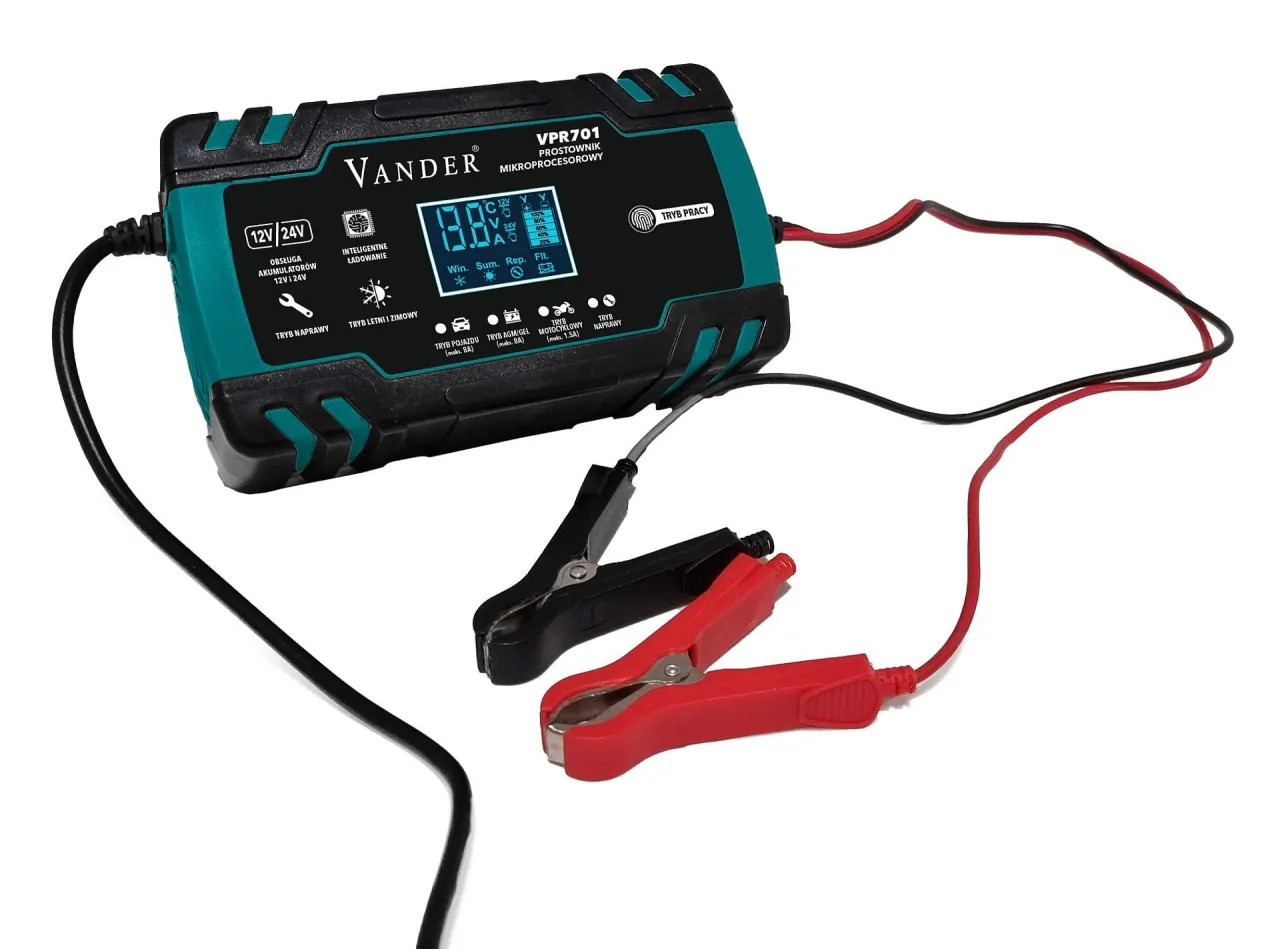

Jaki prostownik wybrać do akumulatorów 24V?

Wybór odpowiedniego prostownika to podstawa bezpiecznego i efektywnego ładowania. Na rynku dostępne są różne typy urządzeń, a każdy z nich ma swoje zalety i wady. Postaram się pomóc Ci podjąć świadomą decyzję.

Prostowniki tradycyjne vs. mikroprocesorowe: Co jest lepsze dla Twoich akumulatorów?

Prostowniki tradycyjne	Prostowniki mikroprocesorowe
Mniej zabezpieczeń, wymagające większej uwagi użytkownika.	Inteligentne, automatycznie wykrywają napięcie (12/24V) i stan naładowania.
Użytkownik musi ręcznie dobierać parametry ładowania (napięcie, prąd).	Optymalnie dobierają parametry ładowania, co zwiększa efektywność i bezpieczeństwo.
Ryzyko przeładowania akumulatora, jeśli nie zostanie odłączony na czas.	Zaawansowane zabezpieczenia przed zwarciem, odwrotną polaryzacją i przeładowaniem.
Zazwyczaj niższa cena zakupu.	Często droższe, ale oferują znacznie większy komfort i bezpieczeństwo.
Mogą być odpowiednie dla doświadczonych użytkowników, którzy dokładnie wiedzą, co robią.	Idealne dla każdego, kto ceni sobie bezpieczeństwo, prostotę obsługi i dłuższą żywotność akumulatorów.

Moje doświadczenie pokazuje, że inwestycja w prostownik mikroprocesorowy to zawsze dobra decyzja. Oferują one nieporównywalnie większe bezpieczeństwo i dbają o akumulatory znacznie lepiej niż ich tradycyjne odpowiedniki.

Kluczowe funkcje nowoczesnych prostowników: Na co zwrócić uwagę przy zakupie?

Przy wyborze nowoczesnego prostownika do instalacji 24V, zwróć uwagę na następujące funkcje:

• Automatyczne wykrywanie napięcia (12/24V): To podstawa. Prostownik sam rozpozna, czy podłączyłeś go do układu 12V czy 24V.
• Zaawansowane zabezpieczenia: Koniecznie szukaj zabezpieczeń przed zwarciem, odwrotną polaryzacją i przeładowaniem. To one chronią Ciebie, akumulatory i pojazd.
• Tryby ładowania: Dobre prostowniki oferują różne tryby, np. tryb zimowy (dostosowany do niskich temperatur), tryb dla akumulatorów AGM/żelowych, czy tryb konserwacji (podtrzymania ładowania).
• Funkcja odsiarczania/regeneracji: Może znacząco przedłużyć żywotność starszych, zaniedbanych akumulatorów.
• Wyświetlacz LCD: Ułatwia monitorowanie procesu ładowania i odczytywanie parametrów.

Przeczytaj również: Jaki prostownik do akumulatora 74Ah? Wybierz mądrze i bezpiecznie!

Czy warto inwestować w prostownik z funkcją odsiarczania?

Funkcja odsiarczania to proces, który ma na celu usunięcie siarczanu ołowiu z płyt akumulatora, który tworzy się podczas normalnego użytkowania i głębokiego rozładowania, obniżając jego pojemność i zdolność do przyjmowania ładunku. Prostowniki z tą funkcją wysyłają do akumulatora impulsy prądu o wysokiej częstotliwości, które pomagają rozpuścić kryształy siarczanu. Moim zdaniem, zdecydowanie warto inwestować w prostownik z funkcją odsiarczania. Może ona znacząco przedłużyć żywotność akumulatorów, poprawić ich wydajność i w wielu przypadkach "uratować" akumulatory, które wydawały się już bezużyteczne. To szczególnie cenne w przypadku akumulatorów w pojazdach użytkowych, które często pracują w trudnych warunkach i są narażone na głębokie rozładowania.
