Jak zrobić prostownik 12V? Prosty schemat i bezpieczny montaż

Ten artykuł to praktyczny poradnik dla każdego, kto chce samodzielnie zbudować prostownik do akumulatora samochodowego. Dowiesz się, jak krok po kroku stworzyć własne urządzenie, zrozumieć jego działanie i zapewnić bezpieczeństwo podczas użytkowania.

Zbuduj własny prostownik: satysfakcja i pełna kontrola

Zbudowanie własnego prostownika do akumulatora samochodowego to projekt, który przynosi ogromną satysfakcję. Nie tylko zyskujesz funkcjonalne urządzenie, ale także głębiej rozumiesz zasady działania elektroniki. Dla mnie, jako kogoś, kto ceni sobie praktyczne umiejętności, możliwość stworzenia czegoś od podstaw jest zawsze niezwykle motywująca.

Ten projekt daje Ci pełną kontrolę nad parametrami urządzenia. Możesz dostosować je do swoich konkretnych potrzeb, a przy okazji zdobyć cenną wiedzę, która przyda się w wielu innych przedsięwzięciach DIY. To nie tylko oszczędność pieniędzy, ale przede wszystkim inwestycja w Twoje umiejętności i zrozumienie świata techniki.

Zrozumienie podstaw: Jak prąd zmienny staje się stałym?

Zanim zabierzemy się za lutowanie, musimy zrozumieć, jak działa prostownik. Jego głównym zadaniem jest przekształcenie prądu zmiennego (AC) z gniazdka sieciowego na prąd stały (DC), który jest niezbędny do ładowania akumulatora. Proces ten rozpoczyna się od transformatora, który obniża wysokie napięcie sieciowe do bezpieczniejszego poziomu. Następnie prąd trafia do mostka prostowniczego (często nazywanego mostkiem Graetza), który zamienia prąd zmienny na pulsujący prąd stały. Ostatnim elementem w podstawowym układzie jest kondensator filtrujący, którego zadaniem jest wygładzenie tych pulsacji, co prowadzi do uzyskania bardziej stabilnego napięcia stałego.

Korzyści z projektu DIY: Od oszczędności po naukę elektroniki

• Oszczędności finansowe: Często można wykorzystać części z odzysku, takie jak transformatory ze starych zasilaczy UPS, radioodbiorników (np. Amator) czy innych urządzeń RTV, co znacząco obniża koszty.
• Praktyczna wiedza: Budując prostownik, zdobywasz cenne doświadczenie w doborze komponentów, lutowaniu, montażu i testowaniu układów elektronicznych.
• Dostosowanie do potrzeb: Masz możliwość stworzenia urządzenia idealnie dopasowanego do Twoich wymagań, np. z konkretnymi wskaźnikami czy zabezpieczeniami.
• Satysfakcja z tworzenia: Nic nie równa się z dumą z działającego urządzenia, które stworzyłeś własnymi rękami.
• Rozwój umiejętności: To doskonały sposób na rozwijanie pasji do elektroniki i poszerzanie horyzontów technicznych.

Niezbędne komponenty: serce Twojego prostownika

Każdy prostownik, niezależnie od stopnia zaawansowania, opiera się na kilku kluczowych elementach. Ich prawidłowy dobór jest fundamentem bezpiecznego i efektywnego działania urządzenia. Przyjrzyjmy się im bliżej.

Transformator: Jak dobrać moc i napięcie, by nie uszkodzić akumulatora?

Transformator to bez wątpienia serce prostownika. Jego zadaniem jest obniżenie napięcia sieciowego 230V AC do poziomu bezpiecznego i odpowiedniego do ładowania akumulatora 12V. Kluczowe parametry to moc i napięcie na uzwojeniu wtórnym. Zalecam, aby transformator miał moc minimum 150W. Dzięki temu uzyskasz wystarczający prąd ładowania, np. około 10A. Napięcie na uzwojeniu wtórnym powinno mieścić się w zakresie 14-18V AC. Dlaczego? Po wyprostowaniu i wygładzeniu, napięcie stałe będzie wyższe o około 1.41 raza (wartość szczytowa), ale pod obciążeniem i po uwzględnieniu spadków napięcia na mostku, uzyskamy około 14.4V - 14.8V DC, co jest idealnym napięciem do ładowania akumulatorów kwasowo-ołowiowych 12V. Niewłaściwy dobór napięcia może prowadzić do przeładowania lub niedoładowania akumulatora, a zbyt mała moc transformatora spowoduje jego przegrzewanie. Warto poszukać transformatora z odzysku często można znaleźć odpowiednie egzemplarze w starych zasilaczach czy sprzęcie audio.

Mostek prostowniczy (Graetza): Gotowy moduł czy cztery diody?

Mostek prostowniczy, znany również jako mostek Graetza, odpowiada za przekształcenie prądu zmiennego w prąd pulsujący jednokierunkowy. Możesz go zbudować samodzielnie z czterech pojedynczych diod prostowniczych (np. 1N5408 dla mniejszych prądów, ale dla prostownika samochodowego potrzebne będą mocniejsze diody, np. serii BYW29 lub podobne, o prądzie min. 10A każda), lub, co jest znacznie prostsze i bezpieczniejsze dla początkujących, użyć gotowego modułu mostka prostowniczego. Dla prądu ładowania rzędu 10A, zalecam mostek o prądzie znamionowym co najmniej 25A. Pamiętaj, że mostek prostowniczy, zwłaszcza przy większych prądach, będzie się nagrzewał. Konieczne jest jego chłodzenie, najlepiej poprzez montaż na odpowiednio dużym radiatorze.

Kondensator filtrujący: Klucz do stabilnego napięcia na wyjściu

Po mostku prostowniczym prąd jest już jednokierunkowy, ale nadal pulsuje. Aby uzyskać bardziej stabilne napięcie stałe, niezbędny jest kondensator filtrujący. Jego zadaniem jest wygładzanie tych tętnień. Typowe wartości pojemności dla prostownika samochodowego to 470μF do 2200μF. Ważne jest, aby kondensator miał odpowiednie napięcie pracy co najmniej 35V, aby zapewnić bezpieczny margines dla napięcia po wyprostowaniu. Kondensatory elektrolityczne są polaryzowane, więc zwróć uwagę na prawidłowe podłączenie biegunów (+ i -).

Radiator: Dlaczego chłodzenie jest absolutnie krytyczne?

Nie mogę wystarczająco podkreślić znaczenia odpowiedniego chłodzenia. Elementy mocy, takie jak mostek prostowniczy, a w bardziej zaawansowanych układach także tyrystory czy tranzystory, podczas pracy wydzielają znaczne ilości ciepła. Przegrzewanie się tych komponentów to najczęstsza przyczyna awarii prostowników DIY. Radiator, czyli aluminiowy lub miedziany element o dużej powierzchni, skutecznie odprowadza ciepło, zapobiegając uszkodzeniu. Upewnij się, że radiator jest odpowiednio duży i ma dobry kontakt termiczny z elementem, który ma chłodzić. W niektórych przypadkach, przy dużych prądach, konieczne może być nawet zastosowanie wentylatora.

Lista zakupów dla początkujących: Kompletna checklista części

• Transformator: 150W - 200W, napięcie wtórne 14V - 18V AC.
• Mostek prostowniczy: Gotowy moduł, prąd znamionowy min. 25A.
• Kondensator filtrujący: Elektrolityczny, 470μF - 2200μF, napięcie min. 35V.
• Radiator: Odpowiedniej wielkości do mostka prostowniczego.
• Bezpieczniki: Dwa sztuki jeden szybki na 1A-2A (do strony pierwotnej transformatora) i jeden szybki na 10A-15A (do strony wtórnej).
• Oprawki bezpieczników: Dwie sztuki, do montażu panelowego.
• Przewody: Miedziane, o odpowiednim przekroju (min. 1.5mm² dla prądu 10A, do strony pierwotnej 0.75mm² wystarczy), z izolacją.
• Krokodylki: Dwa sztuki (czerwony i czarny) do podłączenia do akumulatora.
• Obudowa: Izolacyjna, najlepiej metalowa z otworami wentylacyjnymi, lub plastikowa.
• Dioda zabezpieczająca: np. 1N5408 (dla ochrony przed odwrotną polaryzacją, opcjonalnie, ale zalecane).
• Termokurczliwe rurki / izolacja: Do zabezpieczania połączeń.

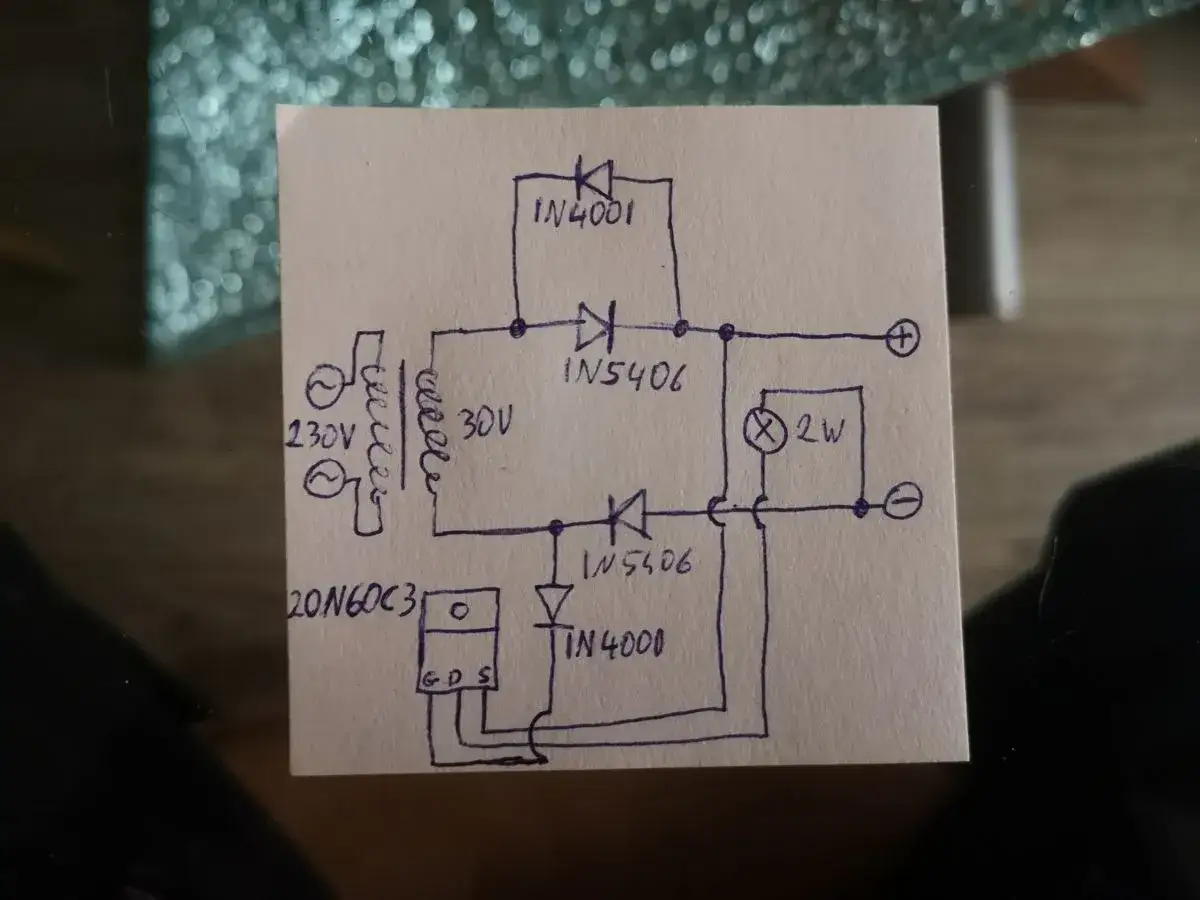

Sprawdzone schematy prostownika: od podstaw do zaawansowanych funkcji

Zrozumienie poszczególnych komponentów to jedno, ale kluczowe jest złożenie ich w działającą całość. Poniżej przedstawię kilka schematów, od najprostszego, który jest świetnym punktem wyjścia, po bardziej zaawansowane, które znacząco poprawiają funkcjonalność i bezpieczeństwo.

Schemat absolutnie podstawowy: Transformator, mostek i nic więcej

Najprostszy prostownik składa się z transformatora, mostka prostowniczego i opcjonalnie kondensatora filtrującego. Prąd zmienny z sieci 230V trafia na uzwojenie pierwotne transformatora. Z uzwojenia wtórnego (np. 15V AC) prąd płynie do mostka prostowniczego, który zamienia go na pulsujący prąd stały. Następnie, jeśli zastosujemy kondensator filtrujący, napięcie zostaje wygładzone. Na wyjściu otrzymujemy prąd stały, który możemy podłączyć do akumulatora. To jest punkt wyjścia prosty, funkcjonalny, ale bez zaawansowanych zabezpieczeń czy regulacji. Pamiętaj, że w tym układzie musisz ręcznie kontrolować czas ładowania, aby nie przeładować akumulatora.

Schemat z regulacją prądu: Jak kontrolować szybkość ładowania?

Regulacja prądu ładowania to bardzo przydatna funkcja, zwłaszcza gdy ładujemy akumulatory o różnej pojemności. Zbyt duży prąd może uszkodzić mniejszy akumulator, a zbyt mały znacznie wydłuży czas ładowania. Regulację prądu można zrealizować na kilka sposobów. Jednym z popularnych rozwiązań jest zastosowanie tyrystora (SCR) lub triaka w obwodzie pierwotnym lub wtórnym transformatora, sterowanego układem fazowym. Dzięki temu możemy płynnie zmieniać wartość prądu dostarczanego do akumulatora. Kontrola prądu jest kluczowa dla bezpiecznego i efektywnego ładowania, pozwalając dostosować parametry do zaleceń producenta akumulatora (zazwyczaj prąd ładowania nie powinien przekraczać 0.1C, gdzie C to pojemność akumulatora w Ah).

Schemat z automatycznym wyłącznikiem: Inteligentne ładowanie dla Twojego akumulatora

Automatyczny wyłącznik to funkcja, która znacząco zwiększa komfort i bezpieczeństwo użytkowania prostownika. Chroni ona akumulator przed przeładowaniem, które jest bardzo szkodliwe i skraca jego żywotność. Układy te monitorują napięcie na akumulatorze i po osiągnięciu określonej wartości (dla akumulatora 12V jest to zazwyczaj 14.4V - 14.8V) automatycznie odłączają ładowanie lub przełączają prostownik w tryb podtrzymania. Takie układy często bazują na wzmacniaczach operacyjnych (np. LM358, LM324) lub komparatorach napięcia, które porównują napięcie akumulatora z ustawionym progiem referencyjnym. To rozwiązanie jest kluczowe dla długowieczności akumulatora i pozwala uniknąć konieczności ciągłego monitorowania procesu ładowania.

Budowa prostownika: od teorii do działającego urządzenia

Przejdźmy teraz do najbardziej ekscytującej części praktycznej budowy. Pamiętaj, że staranność i precyzja na każdym etapie to gwarancja sukcesu i bezpieczeństwa. Nie spiesz się, a każdy krok wykonaj z należytą uwagą.

Przygotowanie miejsca pracy i narzędzi: Bezpieczeństwo przede wszystkim

Zanim zaczniesz, upewnij się, że masz przygotowane odpowiednie narzędzia i bezpieczne miejsce pracy. To podstawa każdego projektu elektronicznego.

• Lutownica: Z regulacją temperatury, z cienkim grotem.
• Cyna: Dobrej jakości, z topnikiem.
• Multimetr (miernik uniwersalny): Niezbędny do pomiarów napięcia i prądu.
• Obcinaczki i szczypce: Do przewodów i drobnych elementów.
• Wiertarka i wiertła: Do przygotowania otworów w obudowie.
• Śrubokręty: Różne rozmiary.
• Nóż monterski / ściągacz izolacji.

Miejsce pracy powinno być dobrze wentylowane (opary cyny nie są zdrowe), czyste i uporządkowane. Zadbaj o dobre oświetlenie. Zawsze pracuj na stabilnym stole i miej pod ręką gaśnicę lub koc gaśniczy, na wypadek nieprzewidzianych zdarzeń. Pamiętaj, że pracujesz z prądem sieciowym, więc ostrożność jest absolutnie kluczowa.

Montaż mechaniczny: Jak solidnie zamocować elementy w obudowie?

1. Wybór i przygotowanie obudowy: Wybierz solidną obudowę, najlepiej metalową, która zapewni dobrą ochronę i ekranowanie. Wywierć w niej otwory na transformator, mostek prostowniczy (jeśli wymaga montażu na obudowie jako radiatorze), gniazdo sieciowe, bezpieczniki, wyjścia na kable do akumulatora oraz ewentualne wskaźniki i przełączniki. Pamiętaj o otworach wentylacyjnych!
2. Montaż transformatora: Transformator jest najcięższym elementem, więc zamocuj go solidnie na dnie obudowy za pomocą śrub i nakrętek. Upewnij się, że nie będzie się przemieszczał.
3. Montaż mostka prostowniczego i radiatora: Jeśli mostek ma być chłodzony radiatorem, zamocuj go do radiatora, używając pasty termoprzewodzącej dla lepszego odprowadzania ciepła. Następnie radiator zamocuj do obudowy. Jeśli obudowa jest metalowa i służy jako radiator, upewnij się, że mostek jest od niej izolowany elektrycznie (np. podkładki mikowe), chyba że producent dopuszcza bezpośredni montaż.
4. Montaż pozostałych elementów: Kondensator, płytka drukowana (jeśli używasz), gniazdo sieciowe, bezpieczniki, wskaźniki i przełączniki zamocuj w przeznaczonych dla nich miejscach. Dbaj o estetykę i funkcjonalność rozmieszczenia.

Sztuka lutowania: Jak tworzyć trwałe i bezpieczne połączenia elektryczne?

Dobre lutowanie to podstawa niezawodności każdego urządzenia elektronicznego. Oto kilka porad:

• Czystość: Zawsze upewnij się, że końcówka lutownicy jest czysta, a elementy, które lutujesz, są wolne od brudu i tlenków.
• Odpowiednia temperatura: Ustaw temperaturę lutownicy tak, aby cyna topiła się szybko i płynnie, ale nie przegrzewała elementów.
• Szybkość: Przyłóż grot do elementu i ścieżki, poczekaj chwilę, aż się nagrzeją, a następnie przyłóż cynę. Cyna powinna rozpłynąć się równomiernie, tworząc błyszczące, stożkowe połączenie.
• Unikaj zimnych lutów: Zimny lut to matowe, grudkowate połączenie, które jest niestabilne elektrycznie i mechanicznie. Takie luty trzeba poprawić.
• Izolacja: Po każdym połączeniu upewnij się, że nie ma ryzyka zwarcia. Używaj koszulek termokurczliwych lub taśmy izolacyjnej, szczególnie przy przewodach sieciowych i wysokoprądowych.

Uruchomienie i testy: Jak sprawdzić, czy prostownik działa poprawnie?

1. Dokładne sprawdzenie połączeń: Przed pierwszym podłączeniem do sieci, dokładnie obejrzyj cały układ. Sprawdź, czy nie ma żadnych zwarć, czy wszystkie elementy są prawidłowo podłączone i zaizolowane.
2. Pierwsze uruchomienie bez obciążenia: Podłącz prostownik do sieci, ale bez akumulatora. Za pomocą multimetru zmierz napięcie na wyjściu prostownika (na krokodylkach). Powinno ono wynosić około 18-22V DC (w zależności od transformatora i kondensatora).
3. Sprawdzenie pod obciążeniem (z akumulatorem): Podłącz prostownik do rozładowanego akumulatora (pamiętaj o prawidłowej polaryzacji: czerwony do plusa, czarny do minusa!). Zmierz prąd ładowania (jeśli masz amperomierz w prostowniku lub multimetr z funkcją pomiaru prądu). Prąd powinien być początkowo wysoki, a następnie stopniowo maleć w miarę ładowania akumulatora.
4. Monitorowanie temperatury: Podczas ładowania, regularnie sprawdzaj temperaturę transformatora, mostka prostowniczego i radiatora. Nie powinny być gorące ciepłe to normalne, ale parzące to znak problemu.
5. Sprawdzenie napięcia końcowego: Gdy akumulator będzie bliski pełnego naładowania, napięcie na nim powinno osiągnąć około 14.4V - 14.8V. Prąd ładowania powinien spaść do bardzo niskiej wartości.

Bezpieczeństwo przede wszystkim: unikaj porażenia i uszkodzeń

Praca z prądem, zwłaszcza sieciowym, zawsze wiąże się z ryzykiem. Dlatego bezpieczeństwo musi być Twoim absolutnym priorytetem. Pamiętaj, że nawet niewielkie błędy mogą mieć poważne konsekwencje dla Twojego zdrowia lub życia.

Pamiętaj, prąd nie wybacza błędów. Zawsze zachowuj ostrożność i stosuj się do zasad bezpieczeństwa.

Kluczowe zabezpieczenia, o których nie możesz zapomnieć

Odpowiednie zabezpieczenia to podstawa każdego bezpiecznego prostownika. Nie pomijaj ich!

• Bezpieczniki: Absolutnie niezbędne. Jeden bezpiecznik po stronie pierwotnej transformatora (np. 1-2A szybki) chroni przed zwarciem w transformatorze i w sieci. Drugi bezpiecznik po stronie wtórnej (np. 10-15A szybki) chroni przed zwarciem na wyjściu prostownika i nadmiernym prądem ładowania.
• Odpowiednie chłodzenie: Jak już wspomniałem, radiatory są kluczowe. Przegrzewające się elementy to tykająca bomba.
• Solidna obudowa: Obudowa musi być wykonana z materiału izolacyjnego lub, jeśli jest metalowa, wszystkie elementy pod napięciem muszą być od niej odpowiednio izolowane. Obudowa chroni przed przypadkowym dotknięciem elementów pod napięciem.
• Izolacja przewodów: Wszystkie przewody, zwłaszcza te sieciowe i wysokoprądowe, muszą być odpowiednio zaizolowane. Używaj koszulek termokurczliwych, taśmy izolacyjnej i dławików kablowych.

Ochrona przed zwarciem i odwrotną polaryzacją: Proste rozwiązania, które ratują życie

Zabezpieczenie przed zwarciem jest realizowane przede wszystkim przez wspomniane bezpieczniki. W przypadku zwarcia na wyjściu, bezpiecznik powinien natychmiast przerwać obwód, chroniąc transformator i mostek. Ochrona przed odwrotną polaryzacją, czyli błędnym podłączeniem akumulatora (plus do minusa, minus do plusa), jest równie ważna. Najprostszym rozwiązaniem jest szeregowe włączenie w obwód wyjściowy mocnej diody prostowniczej (np. 1N5408 lub mocniejszej, zależnie od prądu). Dioda ta przepuści prąd tylko w jednym kierunku, blokując go przy odwrotnym podłączeniu. Pamiętaj jednak, że na diodzie wystąpi spadek napięcia (ok. 0.7V), co należy uwzględnić. Bardziej zaawansowane układy mogą wykorzystywać przekaźniki lub tranzystory do automatycznego odłączania ładowania przy wykryciu odwrotnej polaryzacji. Te proste rozwiązania mogą uratować zarówno Twój prostownik, jak i akumulator, a co najważniejsze Twoje zdrowie.

Najczęstsze błędy początkujących i jak ich unikać

• Niewłaściwy dobór transformatora: Zbyt mała moc lub złe napięcie wtórne. Upewnij się, że transformator ma min. 150W i 14-18V AC na wyjściu.
• Brak lub niewystarczające chłodzenie: Przegrzewające się mostki prostownicze to plaga. Zawsze stosuj odpowiednio duży radiator.
• Brak zabezpieczeń: Pomijanie bezpieczników lub ochrony przed odwrotną polaryzacją to proszenie się o kłopoty. Nigdy tego nie rób!
• Zimne luty lub zwarcia: Niestaranne lutowanie prowadzi do niestabilnej pracy lub uszkodzeń. Sprawdzaj każde połączenie.
• Brak izolacji: Odsłonięte przewody pod napięciem to śmiertelne zagrożenie. Izoluj wszystko starannie.
• Nieprawidłowe podłączenie akumulatora: Zawsze sprawdzaj polaryzację przed podłączeniem. Czerwony do plusa, czarny do minusa.
• Brak kontroli nad procesem ładowania (w prostych prostownikach): Bez automatyki musisz sam pilnować czasu ładowania, aby nie przeładować akumulatora.

Rozbudowa prostownika: dodaj nowe funkcje

Kiedy Twój podstawowy prostownik będzie już działał sprawnie i bezpiecznie, możesz pomyśleć o jego rozbudowie. Dodanie nowych funkcji nie tylko zwiększy jego użyteczność, ale także pozwoli Ci dalej rozwijać swoje umiejętności elektroniczne.

Dodajemy wskaźniki: Montaż amperomierza i woltomierza

Montaż amperomierza i woltomierza to jedna z pierwszych i najbardziej użytecznych modyfikacji. Amperomierz (mierzący prąd) pozwoli Ci monitorować, z jakim prądem ładowany jest akumulator, a także obserwować, jak prąd ten spada w miarę naładowania. Woltomierz (mierzący napięcie) pokaże aktualne napięcie na akumulatorze, co jest kluczowe do oceny jego stanu naładowania i uniknięcia przeładowania. Możesz użyć analogowych wskaźników, które dodadzą urządzeniu "retro" uroku, lub nowoczesnych, cyfrowych modułów, które są precyzyjne i łatwe w montażu. Pamiętaj, aby amperomierz włączyć szeregowo w obwód ładowania, a woltomierz równolegle do zacisków wyjściowych.

Przeczytaj również: Jak długo ładować akumulator? Oblicz idealny czas i zadbaj o baterię

Budowa układu kontroli napięcia: Zabezpiecz akumulator przed przeładowaniem

Jeśli Twój prostownik nie ma jeszcze automatycznego wyłącznika, to jest to kolejna, bardzo ważna funkcja do dodania. Układ kontroli napięcia to zaawansowane rozwiązanie, które precyzyjnie monitoruje napięcie akumulatora i automatycznie przerywa ładowanie, gdy osiągnie ono bezpieczny poziom (np. 14.4V - 14.8V). Możesz zbudować taki układ od podstaw, wykorzystując wzmacniacze operacyjne lub komparatory, albo skorzystać z gotowych modułów dostępnych na rynku. Firmy takie jak AVT oferują często kity do samodzielnego montażu, które są doskonałym sposobem na wzbogacenie prostownika o inteligentne funkcje, jednocześnie ucząc się czegoś nowego. Taka rozbudowa znacząco wydłuży żywotność Twojego akumulatora i zapewni spokój ducha podczas ładowania.
