Podłącz uniwersalny licznik motocyklowy: Krok po kroku i bez błędów.

Ten artykuł to kompleksowy przewodnik, który krok po kroku wyjaśni, jak prawidłowo podłączyć uniwersalny licznik do Twojego motocykla. Dowiesz się, jak zidentyfikować niezbędne przewody, zamontować czujniki i skonfigurować urządzenie, aby cieszyć się dokładnymi wskazaniami i pełną funkcjonalnością.

Przygotowanie do montażu: Co musisz wiedzieć, zanim zaczniesz?

Zanim zabierzesz się za montaż, musisz mieć świadomość, że nie każdy uniwersalny licznik pasuje idealnie do każdego motocykla. Największe wyzwania pojawiają się często w kwestii czujnika paliwa, gdzie kompatybilność z rezystancją fabrycznego pływaka bywa problematyczna. Na rynku znajdziesz liczniki renomowanych marek, takich jak KOSO, Stage6 czy Daytona, które zazwyczaj oferują lepszą dokumentację i jakość. Jednak ogromną popularnością cieszą się również znacznie tańsze, bezmarkowe modele z chińskich portali aukcyjnych, określane często jako "licznik RX2N" czy "licznik DB-01". To właśnie te ostatnie, z uwagi na słabą lub wręcz błędną dokumentację, generują najwięcej pytań i problemów podczas podłączania. Z mojego doświadczenia wynika, że warto poświęcić więcej czasu na zrozumienie ich specyfiki.

• Multimetr: Absolutnie niezbędny do identyfikacji przewodów.
• Lutownica i cyna: Do wykonania trwałych i bezpiecznych połączeń.
• Koszulki termokurczliwe: Do izolacji zlutowanych połączeń.
• Ściągacz izolacji: Ułatwi precyzyjne przygotowanie przewodów.
• Taśma izolacyjna: Dodatkowe zabezpieczenie i uporządkowanie wiązki.
• Śrubokręty i klucze: Do demontażu owiewek i montażu licznika/czujników.
• Opaski zaciskowe (trytytki): Do estetycznego ułożenia przewodów.

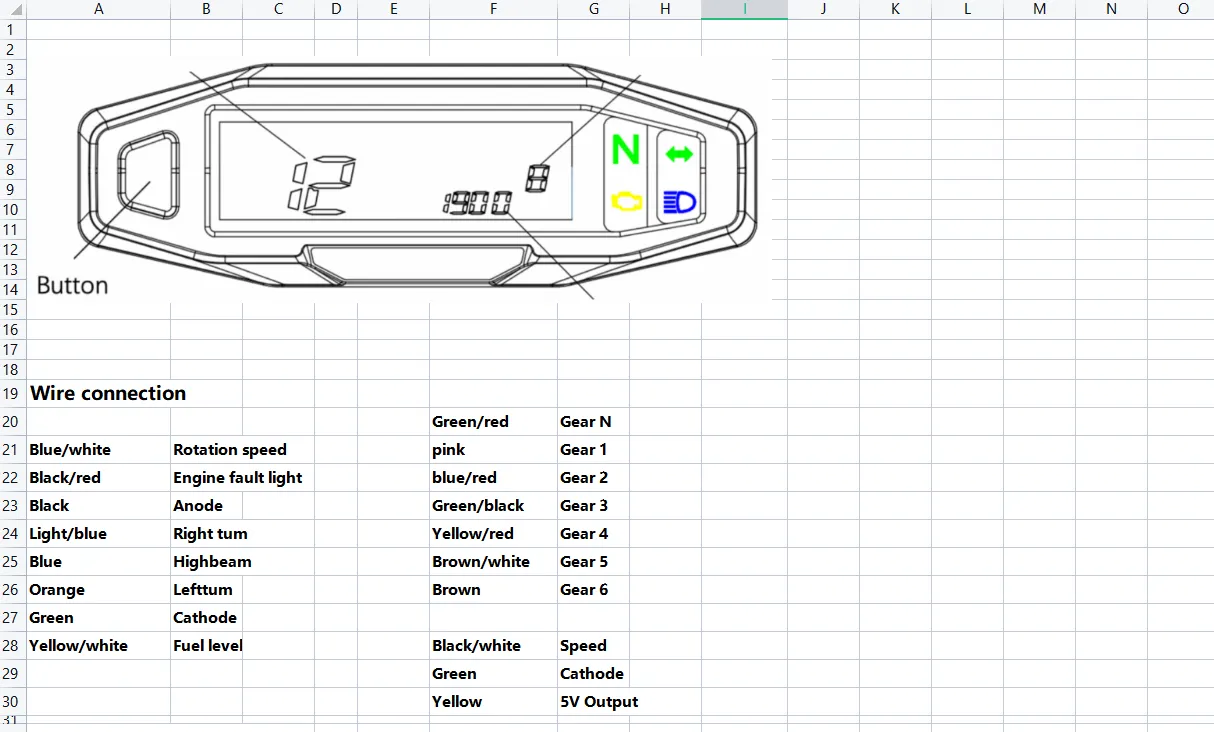

Kluczową rolę w całym procesie odgrywa schemat elektryczny dołączony do licznika. Nawet jeśli jest słabej jakości lub w obcym języku, stanowi punkt wyjścia. Musisz pamiętać, że w świecie motocykli nie ma standaryzacji kolorów przewodów, ani w instalacjach fabrycznych, ani w uniwersalnych licznikach. Schemat licznika pozwoli Ci zidentyfikować, który przewód w nowym urządzeniu odpowiada za zasilanie, masę, sygnał obrotomierza czy kontrolki. Następnie, uzbrojony w multimetr, będziesz musiał znaleźć odpowiednie punkty w instalacji swojego motocykla.

Warto również wspomnieć o kwestii homologacji drogowej. Wiele tanich, uniwersalnych liczników, zwłaszcza tych z Chin, nie posiada homologacji. Teoretycznie może to prowadzić do problemów podczas przeglądu technicznego, jednak w praktyce jest to rzadko sprawdzane. Mimo wszystko, jako Ernest Szymański, zawsze zalecam świadome podejście do tematu i sprawdzenie, czy wybrany licznik spełnia lokalne wymogi, jeśli jest to dla Ciebie priorytetem.

Identyfikacja przewodów: Klucz do sukcesu

Prawidłowa identyfikacja przewodów to absolutna podstawa. Bez tego ani rusz. Oto jak to zrobić krok po kroku:

1. Znajdź masę (GND): Ustaw multimetr na pomiar ciągłości (buzzer) lub oporności. Jeden przewód multimetru podłącz do ramy motocykla (lub do minusa akumulatora), a drugim szukaj przewodów, które mają ciągłość lub bardzo niską oporność. Typowo masa ma kolor czarny lub zielony, ale zawsze to weryfikuj.
2. Znajdź stały plus (+12V do podtrzymania pamięci): Ustaw multimetr na pomiar napięcia stałego (DCV). Jeden przewód multimetru podłącz do masy motocykla, a drugim szukaj przewodów, na których po wyłączeniu zapłonu i wyjęciu kluczyka nadal jest napięcie około 12V. Ten przewód jest kluczowy dla podtrzymania ustawień i przebiegu licznika.
3. Znajdź plus po stacyjce (+12V po zapłonie): Nadal mierząc napięcie, szukaj przewodów, na których napięcie 12V pojawia się dopiero po przekręceniu kluczyka w stacyjce (pozycja "ON"). Ten przewód zasila licznik podczas jego pracy.

Pamiętaj, że powyższe kolory są tylko przykładami i zawsze należy zweryfikować je z instrukcją konkretnego licznika. Kiedy kolory kabli w liczniku i motocyklu się nie zgadzają, nie panikuj. To normalna sytuacja. Jak już wspomniałem, multimetr jest Twoim najlepszym przyjacielem. Za jego pomocą, mierząc napięcia, ciągłość i oporność, jesteś w stanie sprawdzić funkcję każdego przewodu w instalacji motocykla i dopasować go do odpowiedniego przewodu w nowym liczniku. Poświęć na to tyle czasu, ile potrzeba to inwestycja, która zapobiegnie późniejszym frustracjom.

Podłączanie krok po kroku: Od zasilania po czujniki

Po zidentyfikowaniu wszystkich przewodów, czas na właściwe podłączenie. Zacznij od przewodów zasilających, ponieważ są one fundamentem działania licznika. Przewód stałego plusa (+12V), odpowiedzialny za podtrzymanie pamięci licznika (przebieg, ustawienia), podłącz do miejsca, gdzie napięcie jest zawsze obecne, nawet po wyłączeniu zapłonu. Plus po stacyjce (+12V) podłącz do przewodu, na którym napięcie pojawia się po przekręceniu kluczyka. Masę (GND) połącz z masą motocykla. Zawsze wykonuj solidne połączenia najlepiej lutuj przewody i zabezpieczaj je koszulkami termokurczliwymi. Unikaj szybkozłączek, które mogą być źródłem problemów w przyszłości.

Następnie zajmij się sygnałami kontrolek. Kierunkowskaz lewy i prawy podłącz do odpowiednich przewodów w instalacji motocykla, które zasilają lampki kierunkowskazów. Światła drogowe (długie) podłącz do przewodu, który zasila kontrolkę świateł drogowych. Bieg neutralny ("luz") wymaga podłączenia do przewodu, który jest zwarty do masy lub zasilany +12V, gdy bieg jest na luzie w zależności od logiki działania fabrycznej kontrolki. Upewnij się, że każda kontrolka działa prawidłowo po podłączeniu.

Podłączenie sygnału obrotomierza bywa nieco bardziej skomplikowane i zależy od typu motocykla:

• W motocyklach z gaźnikiem i modułem zapłonowym: Sygnał obrotów najczęściej pobiera się bezpośrednio z przewodu sygnałowego cewki zapłonowej (tego, który idzie do modułu zapłonowego, nie tego wysokiego napięcia).
• W motocyklach z wtryskiem i ECU: Jeśli posiadasz schemat elektryczny motocykla, sygnał często można wziąć bezpośrednio z komputera (ECU). W niektórych przypadkach, gdy nie ma innej opcji, można spróbować owinąć przewód sygnałowy licznika wokół kabla wysokiego napięcia (fajka świecy), jednak ta metoda jest mniej precyzyjna i może być podatna na zakłócenia.

Niezależnie od wybranej metody, pamiętaj o konieczności późniejszej konfiguracji w menu licznika, aby dopasować go do typu silnika i liczby impulsów.

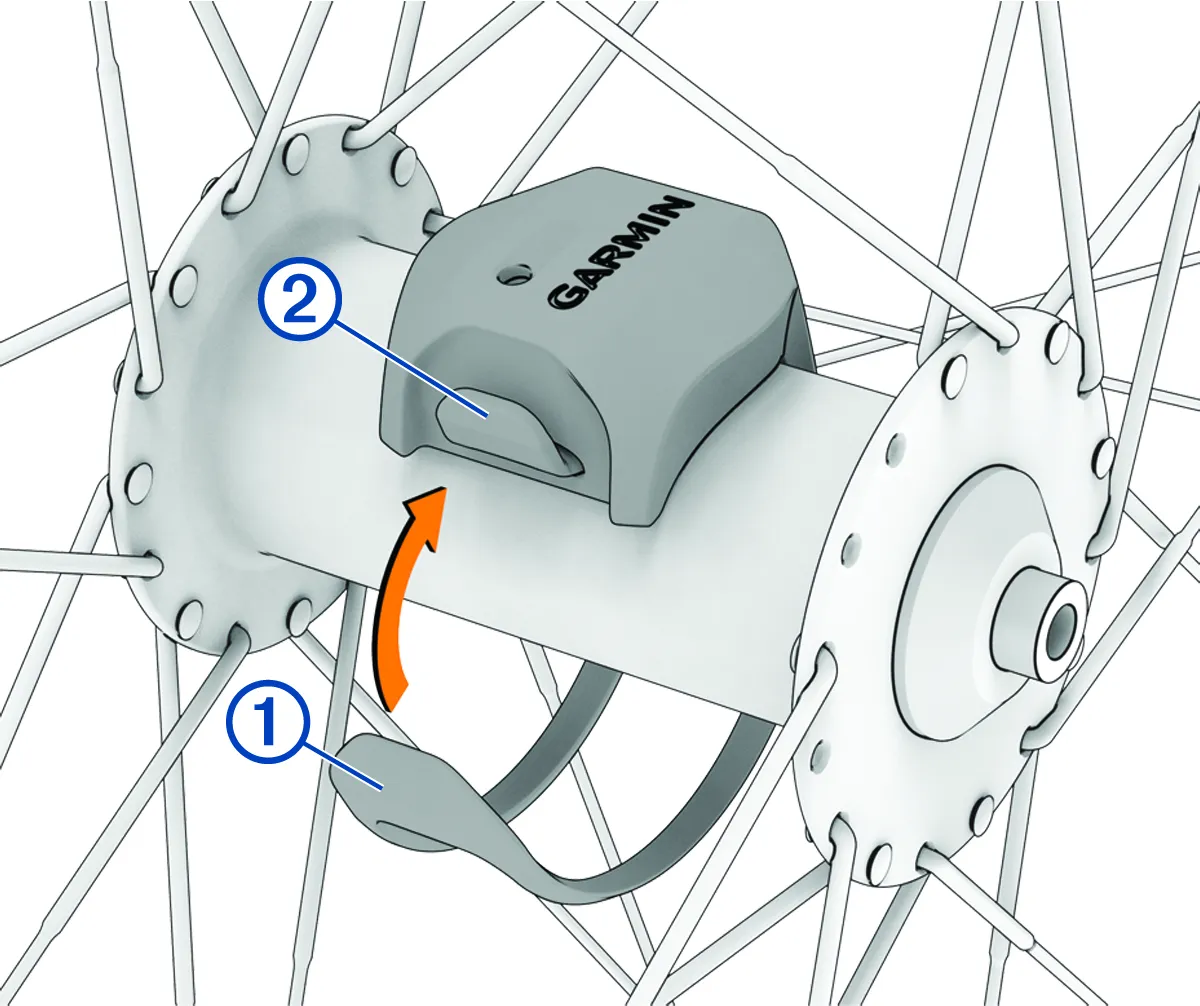

Montaż magnetycznego czujnika prędkości jest kluczowy dla prawidłowych wskazań prędkości i przebiegu. Zazwyczaj składa się on z czujnika (kontaktronu lub czujnika Halla) oraz magnesów. Czujnik montuje się najczęściej na ladze, zacisku hamulcowym lub innym nieruchomym elemencie w pobliżu koła. Magnesy natomiast mocuje się na tarczy hamulcowej lub bezpośrednio na kole. Kluczowe jest zachowanie odpowiedniej, niewielkiej odległości (zazwyczaj 1-3 mm) między magnesem a czujnikiem. Zbyt duża odległość jest najczęstszą przyczyną niestabilnego lub braku odczytu prędkości. Upewnij się, że czujnik jest stabilnie zamocowany i nie ma ryzyka jego przesunięcia podczas jazdy.

Podłączenie wskaźnika poziomu paliwa to często źródło frustracji. Wynika to z faktu, że fabryczne pływaki w baku mają różną rezystancję (oporności) dla pełnego i pustego baku, a uniwersalny licznik musi być z nimi kompatybilny. Niektóre liczniki pozwalają na kalibrację oporności dla obu stanów (np. wprowadzenie wartości 100 Ohm dla pustego i 500 Ohm dla pełnego), ale nie zawsze jest to możliwe lub wartości te pasują do Twojego motocykla. Jeśli wskaźnik działa nieprawidłowo, sprawdź instrukcję licznika i spróbuj dopasować jego ustawienia do specyfikacji fabrycznego pływaka, jeśli są dostępne.

Pierwsze uruchomienie i konfiguracja: Ożyw swój nowy licznik

Po podłączeniu wszystkich przewodów i zamontowaniu czujników, czas na pierwsze uruchomienie i konfigurację licznika. To etap, który zapewni dokładność wskazań.

1. Pomiar obwodu koła: Aby prędkościomierz i licznik przebiegu działały prawidłowo, musisz wprowadzić dokładny obwód koła. Najprostsza metoda to przetoczenie koła o jeden pełny obrót i zmierzenie dystansu (np. za pomocą miarki).

Tę wartość, wyrażoną w milimetrach, należy następnie wprowadzić do menu licznika. To absolutnie kluczowe dla dokładnego pomiaru prędkości i dystansu. Błędnie wprowadzony obwód koła jest najczęstszą przyczyną przekłamań prędkościomierza, więc poświęć na to chwilę uwagi.

Następnie należy skonfigurować obrotomierz. W menu licznika znajdziesz opcje pozwalające dopasować go do typu silnika Twojego motocykla. Będziesz musiał wprowadzić takie dane jak liczba cylindrów (np. 1, 2, 4), typ zapłonu (np. 1 impuls na obrót wału, 2 impulsy na obrót wału) czy liczba impulsów na obrót wału korbowego. Te ustawienia są niezbędne dla prawidłowych i stabilnych wskazań obrotów silnika. Jeśli masz wątpliwości, poszukaj informacji o specyfikacji zapłonu Twojego motocykla.

Większość uniwersalnych liczników oferuje również szereg innych funkcji, które można zaprogramować. Może to być ustawienie zegara, konfiguracja wskaźnika biegów (jeśli podłączono odpowiednie czujniki) czy ustawienie tzw. "shift light", czyli diody sygnalizującej osiągnięcie określonych obrotów. Zawsze zalecam dokładne zapoznanie się z instrukcją obsługi licznika, aby w pełni wykorzystać jego możliwości i dostosować go do swoich preferencji.

Najczęstsze problemy i ich rozwiązania

Nawet przy najlepszych chęciach, podczas montażu uniwersalnego licznika mogą pojawić się problemy. Oto najczęstsze z nich i sposoby ich rozwiązania:

• Przekłamania prędkościomierza:
  • Przyczyna: Najczęściej błędnie wprowadzony obwód koła w menu licznika.
  • Rozwiązanie: Ponownie dokładnie zmierz obwód koła i wprowadź poprawną wartość w milimetrach.
• Brak wskazań prędkościomierza:
  • Przyczyna: Nieprawidłowy montaż czujnika (zbyt duża odległość między czujnikiem a magnesem), uszkodzony czujnik, uszkodzone okablowanie czujnika, zakłócenia elektryczne (rzadziej).
  • Rozwiązanie: Sprawdź odległość czujnika od magnesu (powinna wynosić 1-3 mm). Upewnij się, że magnesy są stabilnie zamocowane. Sprawdź ciągłość przewodów czujnika. W przypadku podejrzenia uszkodzenia, spróbuj wymienić czujnik.

• Wariowanie/nierealne wartości obrotomierza:
  • Przyczyna: Błędne ustawienia w menu licznika (nieprawidłowa liczba cylindrów, typ zapłonu, impulsy na obrót wału), słabe połączenie sygnałowe (np. niepewne owinięcie kabla WN), zakłócenia elektryczne, uszkodzony licznik.
  • Rozwiązanie: Sprawdź i skoryguj ustawienia obrotomierza w menu. Upewnij się, że połączenie sygnałowe jest solidne (najlepiej lutowane do przewodu cewki). Spróbuj poprowadzić przewód sygnałowy z dala od innych źródeł zakłóceń.

• Kontrolki nie świecą:
  • Przyczyna: Brak zasilania do obwodu kontrolki (np. niepodłączony plus po stacyjce do kontrolek), błędne podłączenie przewodu sygnałowego.
  • Rozwiązanie: Sprawdź, czy przewody zasilające kontrolki są prawidłowo podłączone. Za pomocą multimetru sprawdź, czy na przewodzie sygnałowym kontrolki pojawia się napięcie lub masa w odpowiednim momencie.
• Kontrolki świecą ciągle/nieprawidłowo:
  • Przyczyna: Błędne podłączenie sygnału (np. podłączenie biegu neutralnego do masy zamiast do przełącznika, który zwiera do masy tylko na luzie).
  • Rozwiązanie: Dokładnie sprawdź schemat elektryczny motocykla i licznika. Upewnij się, że sygnał jest podłączony do właściwego punktu, który zmienia stan tylko wtedy, gdy kontrolka powinna świecić.

Jeśli licznik resetuje się po wyłączeniu zapłonu, tracąc wszystkie dane i ustawienia, to klasyczny objaw nieprawidłowego podłączenia stałego plusa (przewodu pamięci). Oznacza to, że przewód ten nie jest podłączony do stałego zasilania, lecz np. do plusa po stacyjce, co powoduje odcięcie zasilania i utratę danych po wyjęciu kluczyka. Rozwiązanie jest proste: zlokalizuj przewód stałego plusa w instalacji motocykla (zawsze 12V, nawet bez kluczyka) i podłącz do niego odpowiedni przewód licznika. To zapewni podtrzymanie pamięci.
